機油流量計

一、機油流量計產品簡介：

  RZ-LWGY型液體渦輪流量計（機油流量計）是吸取了國內外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，若與具有特殊功能的顯示儀表配套，還可以進行A定量控制、超量報警等，是流量計量和節能的理想儀表。 該類渦輪流量產品本身具備現場顯示功能，也可將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

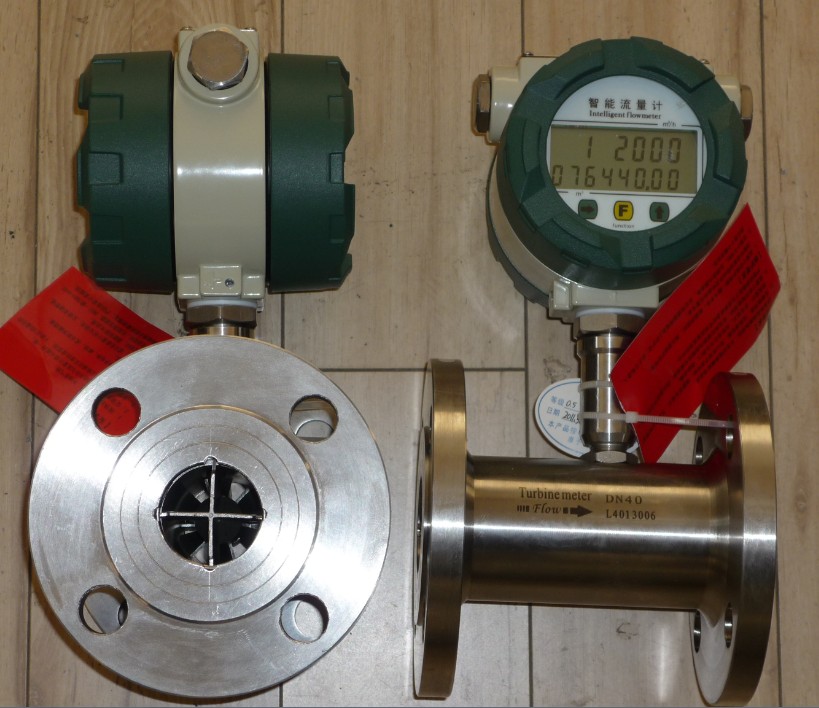

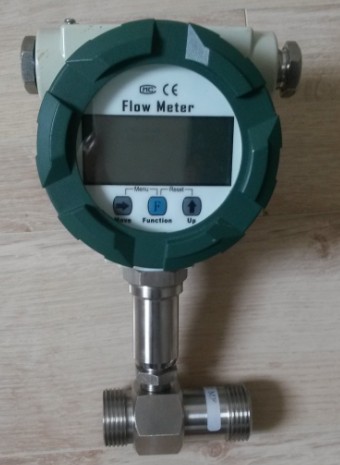

法蘭連接的智能渦輪流量計	螺紋連接的智能渦輪流量計

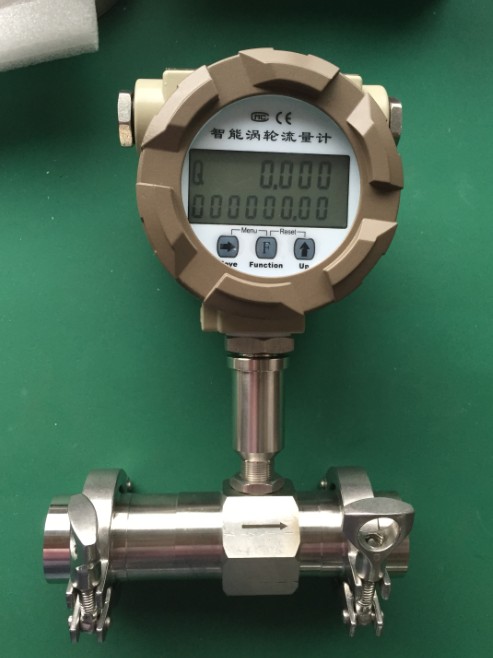

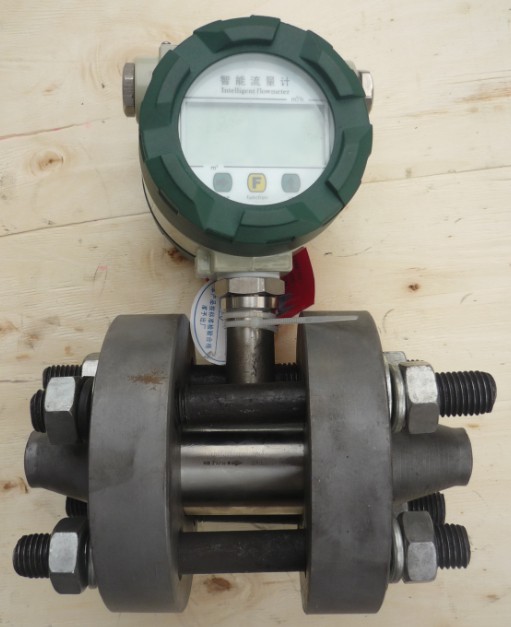

高壓夾持的渦輪流量計	卡盤快捷的渦輪流量計

二、機油流量計主要技術參數

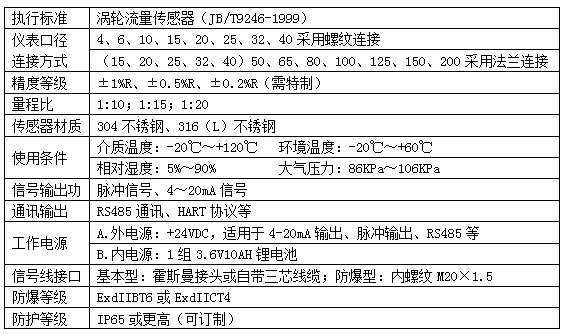

1、機油流量計基本參數（表2）

2、機油流量計量程范圍（表3）

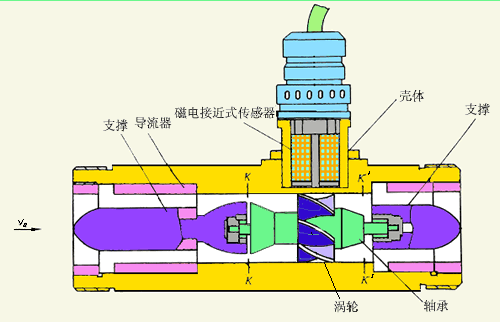

三、機油流量計工作原理

    流量計在管道中心安放一個渦輪，兩端由軸承支撐。當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪客服摩擦力矩和流體阻力矩而產生旋轉。渦輪的轉速通過裝在機殼外的傳感線圈來檢測，傳感線圈將檢測到的磁通變化信號送入前置放大器，產生于流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累計流量值和瞬時流量值。

四、機油流量計特點及獨特賣點：

1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

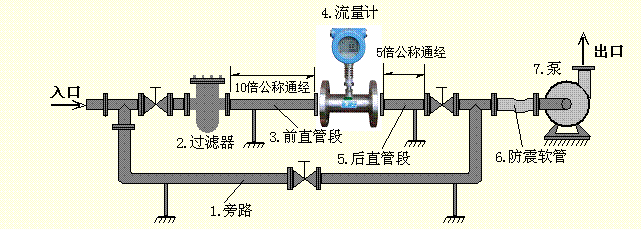

六，機油流量計安裝圖示及現場標定圖：

1、傳感器安裝時必須注意銘牌的流向切不可裝反。

2、通常情況下傳感器為水平安裝，由于傳感器受上游配套條件的限制，建議傳感器前后應有一定直管段，前直管段長度應為所選傳感器直經的10倍，后直管段長度應為所選傳感器直經的5倍。

3、傳感器的聯接外型與尺寸見附表二，如有特殊要求可協商定貨

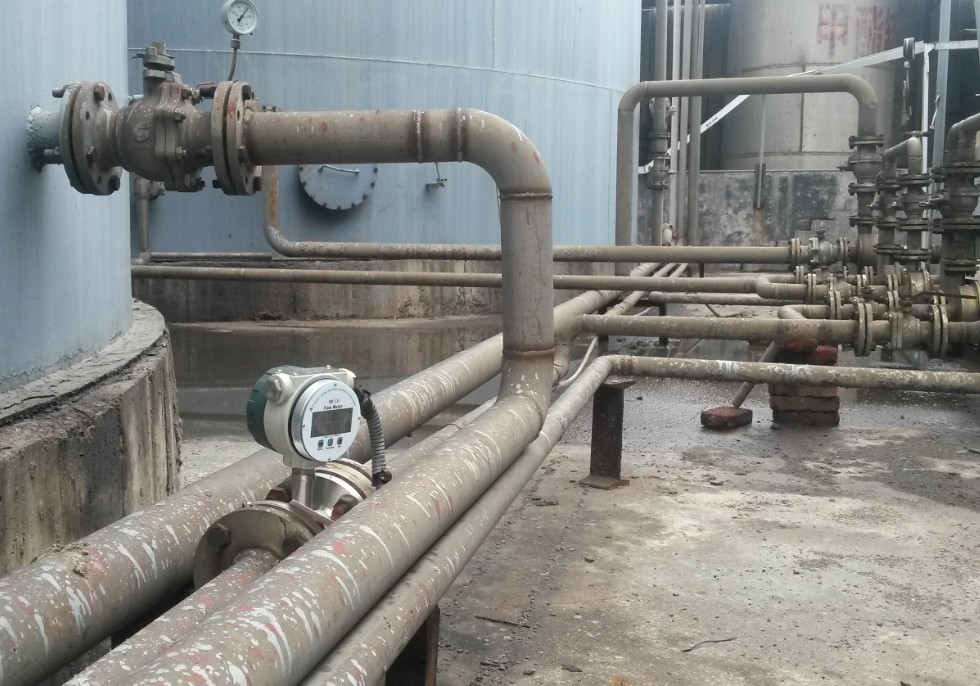

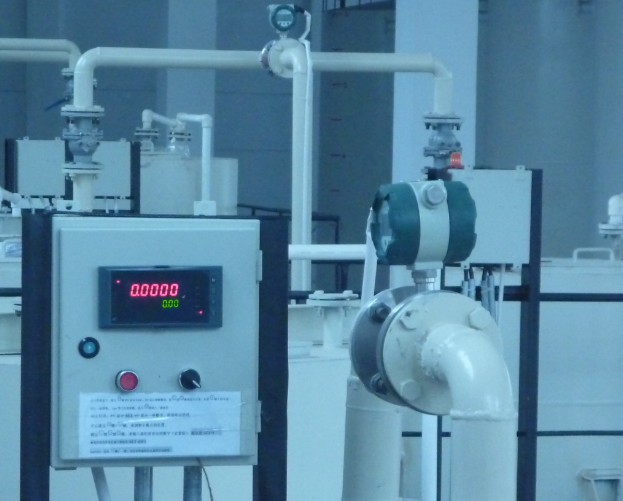

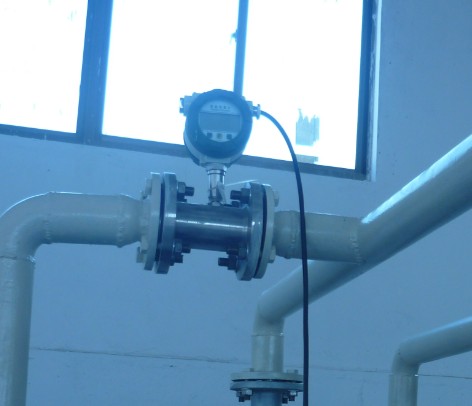

4、機油流量計現場應用
