磁翻板液位計裝配流程概述

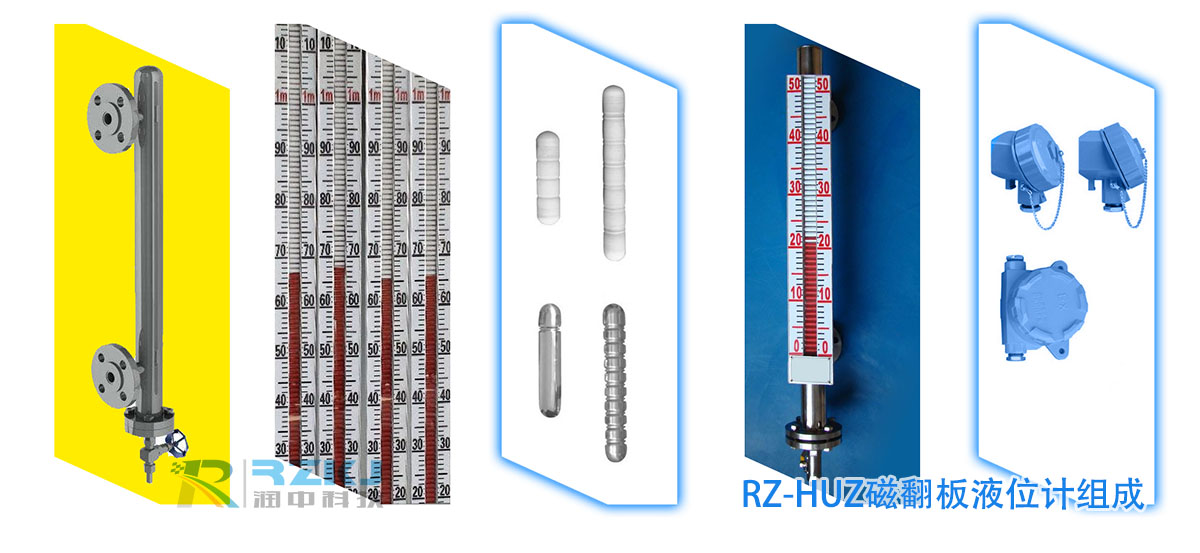

    磁翻板液位計是一種非常普通和常見的液位測量儀表，在許多民用和工業生產場所合都有著**的應用，其采用的是浮力原理和磁耦合原理作用，磁翻板液位計的通過連通器的結構來實現容器內液體介質液位測量的儀表。組成磁翻板液位計儀表的元器件通常主要包括測量主體管、過程連接法蘭、排污法蘭、排污閥、磁浮子和顯示指示面板，同時還有干簧管遠傳變送器和磁開關附件等。在特殊的使用場景中，比如低溫環境，還需要加裝真空隔離或者電加熱裝置。

    在進行磁翻板液位計裝配制作時，應注意裝配順序的合理性和配合精度的控制，并充分利用一些工裝夾具的輔助定位作用，以提高工作效率。那么，磁翻板液位計裝配流程是怎樣的呢？為了幫助用戶更深入地了解磁翻板液位計相關的知識，撰此文加以說明：

---


    一、測量主體管的生產
    *先，根據客戶的參數要求，選好主體測量管并按要求的長度下料，在鉆床上開通液孔，對孔口和管口部位的毛刺進行清理直至光滑；

    其次，對主測量管頂部封頭、引液小管、過程連接法蘭、浮筒下法蘭和排污法蘭進行焊接。在進行過程連接法蘭的焊接時必須在專用的焊接平臺上進行，保證兩個法蘭之間的水平度和垂直度，使法蘭中心間距等于測量長度值；

    再次，對磁翻板液位計的所有焊縫及整體進行鈍化清洗，保證液位計整體外觀光亮清潔；

    后，進行水壓測試，檢查焊縫部位有無泄漏。

    二、顯示指示面板的組裝
    裝配完測量主體管后，接著進行顯示指示面板的組裝，組裝時需注意對翻片翻轉情況進行檢驗，保證每片翻片能翻轉靈活；并用專用密封堵頭和密封膠對面板進行密封，采用U形管壓力計檢測查漏，使面板密封性能達到IP66/IP67，避免雨水和灰塵進入面板內部，影響翻片的翻轉。

    三、磁浮子的設計加工
    根據被測介質比重設計和加工磁浮子。
　液位計浮子有很多種材質，比如PP材質、UPVC材質、304不銹鋼、316L不銹鋼、1Cr18Ni9Ti、304襯四氟、鈦合金等。
    四、組裝調試　
    將組裝好的顯示面板用不銹鋼卡箍安裝到主測量管上，使面板的零位對準下引液管的中心線，并將磁浮子裝進主測量管內，進行整機的性能測試，將磁浮子上下來回移動三次，翻片****翻轉為合格。整機測試完畢后用木箱包裝發貨。

   潤中儀表在生產行磁翻板液位計時，嚴格按照產品的裝配流程進行，確保產品性能的一致性和可靠性。
