圖解磁翻板液位計排污閥的選型及各自的特點

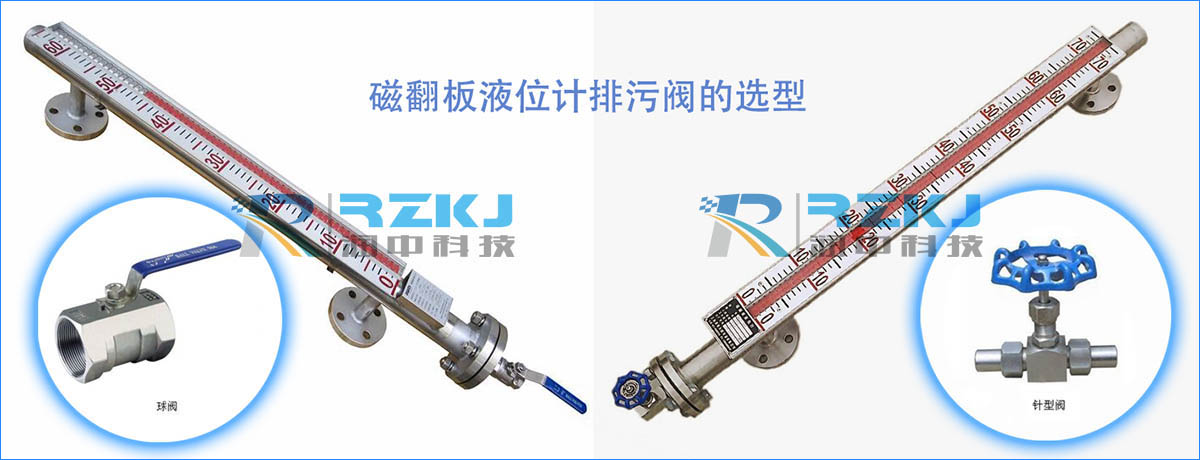

 磁翻板液位計排污閥
        自動化磁翻板液位計根據所測介質的不同，閥門選用304、316L和內襯F46等材料，提高閥門的抗腐蝕性；

為適應不同的壓力和溫度工況，根據各個閥門的特點，一般選擇球閥或針型閥：

對于壓力小于1.6MPa，溫度在100℃以內的工況，使用不銹鋼球閥；

壓力大于1.6MPa，溫度超過100℃的工況，則配裝不銹鋼針型閥，提高抗壓和耐密封性。

對于內襯聚四氟乙烯磁翻板液位計則使用帶內襯不銹鋼球閥，提高其抗腐蝕能力。




球閥磁翻板液位計排污閥的優點：

球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到**的應用。

球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被**采用的一種新型閥門，它具有以下優點：
　?、倬哂械偷牧髯?實際為0)；
　?、谝蛟诠ぷ鲿r不會卡住(在無潤滑劑時)，故能可靠地應用于腐蝕性介質和低沸點液體中；
　　③在較大的壓力和溫度范圍內，能實現完全密封；
　　④可實現快速啟閉，某些結構的啟閉時間僅為0.05~0.1s，以保證能用于試驗臺的自動化系統中?？焖賳㈤]閥門時，操作無沖擊；
　?、萸蛐侮P閉件能在邊界位置上自動定位；
　　⑥工作介質在雙面上密封可靠；
　?、咴谌_和全閉時，球體和閥座的密封面與介質隔離，因此高速通過閥門的介質不會引起密封面的侵蝕；
　?、嘟Y構緊湊、重量輕，可以認為它是用于低溫介質系統的合理的閥門結構；
　?、衢y體對稱，尤其是焊接閥體結構，能很好地承受來自管道的應力；
　?、怅P閉件能承受關閉時的高壓差；
⑾全焊接閥體的球閥，可以直埋于地下，使閥門內件不受浸蝕，高使用壽命可達30年，是石油、天然氣管線理想的閥門。

針型閥作為磁翻板液位計排污閥的優點：
針型閥:是儀表測量管路系統中重要組成部分，其功用是作開啟或切斷管道通路用。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置中重要部件。是電站、煉油、化工裝置和儀表測量管路中的一種連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝針型閥時應使介質的流向與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在管路的任何位置上。

針型閥是一種可以精確調整的閥門用途較廣，比儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體.根據閥芯的不同，可以分為截止閥，閘板閥,旋塞閥，球閥,碟形閥，針型閥等等.針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座，由此得名.針型閥形比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接。
