磁翻板液位計正確安裝及什么情況下需要分段安裝

　

        磁翻板液位計在工業生產中的各個領域都有著**的應用，諸如石油、化工、船舶、運輸、建材、環保、食品飲料都很常見。如何能夠更好發揮磁翻板液位計的使用價值，使始終保護穩定精確的測量，液位計的正確的安裝至關重要，包括后續的維護保養也不能馬虎，這些環節對于提高磁翻板液位計的測量精度，保持磁翻板液位計的良好性能，延長磁翻板液位計的使用壽命都有著重要意義。那么對于磁翻板液位計如何進行正確的安裝與維護保養呢？淮安潤中儀表在磁翻板液位計生產制造與安裝維護方面有非常**的技術與經驗，為了幫助廣大用戶更好的利用好磁翻板液位計，撰文將相關知識與大家共享。相關介紹如下：



1、運輸途中，為防止磁浮子在浮筒內滑動撞擊受損，磁翻板液位計出廠前，會用尼龍帶將浮子固定在浮筒邊，用戶在安裝前需打開下法蘭，將浮子放進浮筒內（放置時，注意將帶有箭頭和重端磁性一端朝上，不能倒裝）；
2、磁翻板液位計在安裝時，必須保持垂直，以確保磁浮子能夠在浮筒內上下順暢移動；
3、對于頂裝式磁翻板液位計在安裝時，磁翻板液位計護導管和主體導管必須保持垂直且在同一垂直線上，浮球連桿不能彎曲，必須挺直裝入；
4、對于304內襯PTFE防腐型磁翻板液位計，由于浮筒與法蘭銜接處采用獨特的密封結構，需借助專用的工具裝配，為保證密封可靠性，出廠后禁止私自拆卸；

特別注意：磁翻板液位計的分段安裝

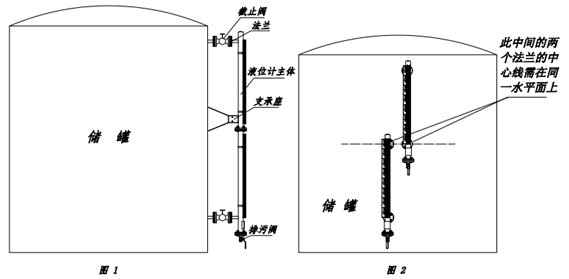

5、對于超長型磁翻板液位計（測量范圍大于4m），物流運輸成本較高，一般進行分段制作磁翻板液位計。分段方法有以下兩種形式，可根據客戶現場設備的實際接口形式而定。圖1形式是將一臺磁翻板液位計分成兩段，安裝時先組裝對接好連接法蘭，在進行對接操作時可適當松開顯示面板，支承點的數量根據磁翻板液位計的長短來定；圖2形式是分成兩臺或若干臺獨立的磁翻板液位計，這種形式的結構要求儲罐中間的兩塊法蘭的中心線處在同一水平面上，以實現液位顯示的連續性；

6、在裝配干簧管遠傳變送器時，需注意：
1）應將干簧管遠傳變送器的感應面面向并緊貼在磁翻板液位計的浮筒上，并用不銹鋼（不可使用鐵質）抱箍固定；
2）干簧管遠傳變送器的零位應與磁翻板液位計的零位處于同一水平線上。
7、磁翻板液位計與容器之間應裝有閥門，以便清洗和檢修時切斷物料；
8、磁翻板液位計安裝完畢后，需用磁鋼進行校正，使零位以上顯示銀白色，零位以下顯示紅色。



1、為保證磁翻板液位計的正常工作，磁翻板液位計的周圍不應有磁性物質靠近，也不能使用鐵質卡箍固定磁翻板液位計；
2、磁翻板液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升，造成翻片翻轉失靈或翻亂（如遇此現象，可用磁鋼進行校正）；
3、磁翻板液位計浮筒內不應有固體雜質進入，以免對浮子造成堵塞。可根據介質情況，對浮筒定期清洗，以清除浮筒內的雜質；
4、為使磁翻板液位計的顯示面板直觀顯示液位的實時狀態不受影響，要確保面板清晰不被穢物遮擋，需對顯示面板進行不定期的檢查和清潔；
5、若發現磁翻板液位計有翻片故障、讀數不準、磁浮子無法移動等情形，為了使儀器不被人為損壞，請聯系計為自動化并在工程師的**指導下進行操作，切勿自行判斷或者按照經驗解決問題。
