電磁流量計等流量?jī)x表與管道連接有哪幾種方式
發表時間：2018-12-04 ??點擊次數：837? 技術支持：1560-1403-222
工業生產過程中需要用到大量的液體介質，對于此類液體介質的體積，質量，比重，液位等參數的測量需要用到大量的工業儀表，比如流量計、液位計、密度計等等。這些儀表皆被稱為過程儀表，其中流量計是其中一個為重要的分支，其種類繁金，規格多樣，比如常見的電磁流量計、渦輪流量計、渦街流量計、孔板流量計、超聲波流量計等等。每一種流量計連接方式也都不相同。采用何種安裝方式，需要根據測量現場的工況要求，以及生產中對于精度以及成本的考慮。本文就從電磁流量計等工業儀表的安裝方式作一個簡略的介紹。

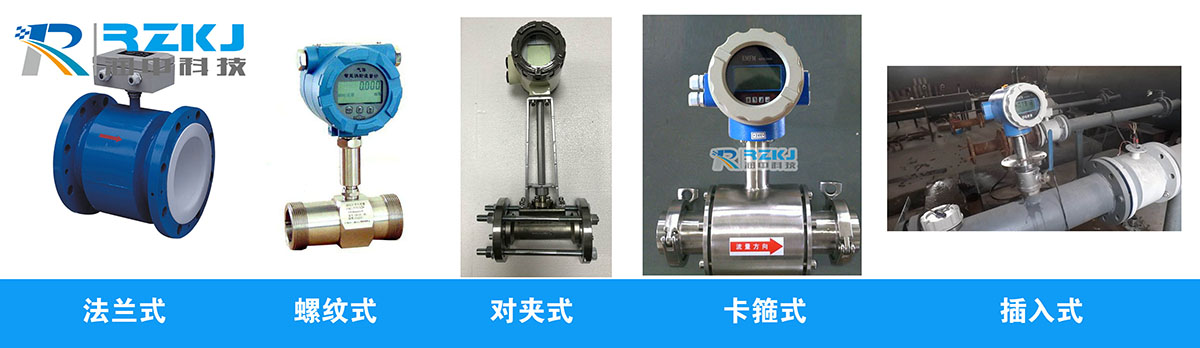

一、法蘭連接：這種連接方法是用的多的，電磁流量計、渦輪流量計、羅茨流量計等等都有這種連接方式，只要把兩端的法蘭與管道上的法蘭用螺栓固定好就可以了，安裝時需要管道與流量計本身的法蘭規格與標準相匹配，一共是需要四片法蘭。一般是口徑大于DN25的管道都采用此安裝方式，是流量計連接方式中為通用的連接方式。
二、螺紋連接：也有一些流量計選用的是螺紋連接，這種連接方式多是針對小于DN50的管徑，因?yàn)樘〉墓軓綗o(wú)法安裝法蘭，此安裝方式通常在醫療、食品職業中應用較多，因?yàn)樵卺t(yī)療和食品行業中的液體介質相比較化工石油等行業，流量計所測的流要小很多，需要的管徑也小，所以一般采用螺紋連接。
三、對夾式連接：這種連接辦法比較簡單方便，將流量計上的法蘭焊接在管道上，之后將流量計放在兩片法蘭之間用螺紋固定即可，因?yàn)榱髁坑?jì)本身不需要帶法蘭，此安裝方式一共只需要兩片法蘭即可。為常見的是渦街流量計很多都是采用這種連接方式的。
四、清潔型卡箍連接：如今一些小口徑、工作壓力低的管道選用的即是這種連接，經過這種連接形式，能夠快速裝置和拆開流量計，其日常清潔和維護也是很方便的，因此采用這種安裝方式的流量計亦被 稱為衛生型流量計或快裝型流量計。
五、另外比如電磁流量計， 渦街流量計安裝時還可以采用插入式的安裝方式，插入式安裝方式，可以在不中斷管道流體的狀態下進行，在不影響當前工作的情況下進行安裝。缺點是測量的精度較低，如果在控制要求不高的工況環境中，無論是從成本考慮還是從簡安裝性考慮，都是不錯的選擇。
對于流量計廠家來說，和客戶溝通是為了做好流量計選型工作，這個時候就肯定會問到對方需要什么樣的連接方式。除了清楚連接方式之外，還要清楚多大的法蘭，什么標準尺寸的法蘭;什么樣的螺紋，內螺紋還是外螺紋，幾寸的螺紋等等。正確的選擇連接方式，是保證正常使用流量計的前提。
