智能雙法蘭液位變送器在天然氣井分離器上的應用

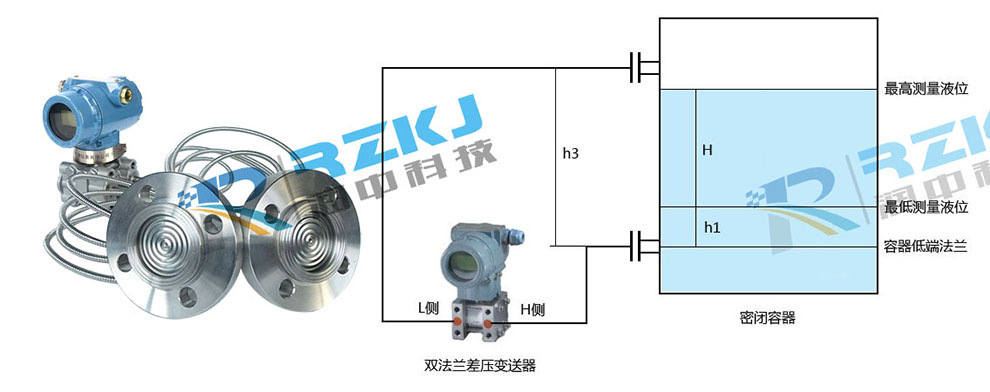

 　　智能雙法蘭液位變送器簡介：智能雙法蘭液位變送器是一種**在液位測量領域使用的液位測量?jī)x表，該液位計采用的是通過測量液體差壓業進行測量液位的，因此有高低兩處法蘭取樣點，并且要求所測的罐體是密閉罐體，罐體內部存在差壓的情況下才可以使用。如果不是差壓，則不需要雙法蘭，采用單法蘭即可以。本文通過雅克拉采油區液位測量的技改方案，將磁翻板液位計替換為雙法蘭液位變送器從而解決一直存在的測量問題，為公司生產的正常穩定的進行起到了很好的作用。

       天然氣井是西北石油局雅克拉采油區的一口產氣井, 日產天然氣21 ×104m3 左右, 該井分離器上有兩個磁翻柱液位計, 分別用于顯示油和油水兩個腔的液位, 由于使用時間長, 磁翻柱液位計已無法顯示分離器液位, 給生產和操作帶來不便, 造成安全隱患,為了解決上述問題, 雅克拉采油區經過對不同產品的性能比較, 選用智能雙法蘭液位變送器替換了油腔磁翻柱液位計。
　　智能雙法蘭液位變送器是利用液柱產生的壓力來測量液體高度的, 即
　　H =p/ ρg
　　式中:ρ———液體密度;
　　g ———重力加速度;
　　p ———壓力;
　　H ———液體高度。
　　對于YK1 井分離器而言, 其壓力一般工作在7 .5 MPa , 油腔液位計量程900 mm 。智能液位計的zui大調教量程即為
　　p =ρgh　　　
　　p =0 .85 ×103kg/m3 ×9 .8 N/kg
　　因此, 選用智能雙法蘭液位變送器3051CD2A 。該液位計可現場顯示液位, 其性能參數如下:
　　精度:0 .075 %;穩定性:12 個月為滿量程的±0 .1 %,帶Hart 協議;環境溫度:-40 ～ 85 ℃;靜壓限定:≤25 MPa ;隔爆等級:d Ⅱ CT4 ;供電:24VDC ;輸出:4 ～ 20 mA +Hart 信號。
　　可接入DCS 系統, 用275 手操器可方便地設定智能雙法蘭液位變送器的參數。改造中選配三閥組, 24VDC 電源, 鎧裝電纜, 高壓引壓管, 接頭, 防爆箱等材料。為了不影響YK1 井分離器生產, 在井場外根據分離器上液位計的接口預制了相應的安裝件。安裝時, 先關閉磁浮子液位計的兩個一次取樣閥, 取下磁浮子液位計, 安裝智能雙法蘭液位變送器及相應的安裝件, 連接24DVC 電源, 按量程調整組態。
　　該智能雙法蘭液位變送器投入使用后, 操作員可直接在現場表頭上讀取液位值。智能雙法蘭液位變送器運行穩定, 讀數直觀,日常維護量少, 不受風沙氣候的影響, 減輕了工人的勞動強度, 消除了分離器的安全隱患。
