V錐流量計在安裝時技術要求、注意事項解及需要規避的誤區

一、產品概述：
V錐流量計屬高精度、高穩定性的新型差壓式流量儀表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。當流體流動流速加快時，根據能量守恒原理其靜壓能會轉化為動壓能。所以在同一根密閉管道中，流速越快的位置靜壓越低。

在流體通路中設置一個節流元件，使流過節流元件的流體流速加快，則節流元件前后會形成壓力不同的靜壓區，其壓力差（差壓）的平方與流量成正比，通過測量差壓并加以開方則可以得到流量值。根據這個原理工作的流量計有：孔板流量計，噴嘴流量計，1/4圓噴嘴流量計，文丘利管流量計，V塞管流量計。

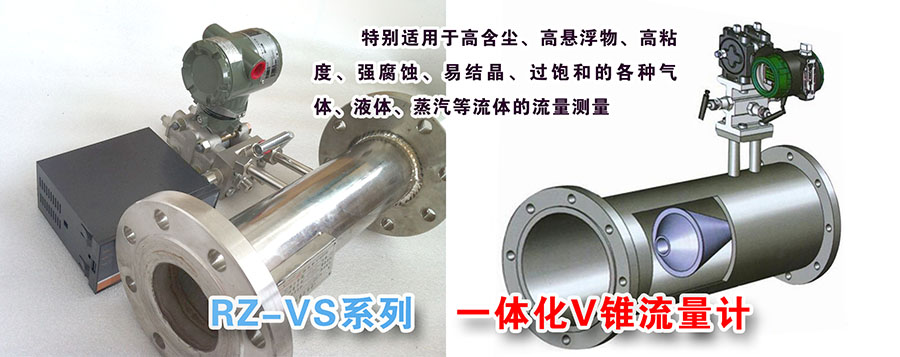

V錐流量計除適用于一般氣體、液體和蒸汽外,特別適用于高含塵、高懸浮物、高粘度、強腐蝕、易結晶、過飽和的各種氣體、液體、蒸汽等流體的流量測量。


二、V錐流量計安裝的技術要求：
（1）V錐流量計安裝于管道時，可以是水平的，也可以是傾斜的，還可以是垂直的，但是應該以安裝和維護方便為宜。
（2）V錐流量計必須安裝在與其公稱通徑相應的管道上。
（3）V錐流量計的上下游直管段應該是圓形的，內壁光滑，其內徑與流量計標稱內徑相同。
（4）在安裝時，V錐流量計的流向必須與流體的流向一致。如果安裝位置的環境溫度超過70°C，建議采用分體安裝形式。
（5）V錐流量計在上游側和下游側應配置一定長度的直管段，其長度應滿足上游0~3D，下游0~1D，長的直管段有利于流量的測量。
（6）在安裝V錐流量計時，應盡量保證流量計與上、下游的直管段同心。
（7）如果現場確實需要安裝溫度計、調節閥等其他測量、控制裝置，建議zui好安裝在V錐流量計的下游端2~5D處。

三、安裝V錐流量計時，需要特別注意的事項：
（1）在選擇V錐流量計的型號時，應當根據用戶的要求、工藝參數和現場環境、結合V錐流量計的技術參數選用適當?shù)漠a(chǎn)品型號。
（2）在選擇V錐流量計時，管道內徑均需按實際內徑圓填寫。
（3）選擇V錐流量計，在編寫型號時，功能部分僅適用于智能一體化的V型流量計。
（4）在選擇V錐流量計時，要注意溫度壓力補償功能的選擇。a.在選擇V錐流量計時，測液體時不補償。b.在選擇V錐流量計時，測氣體時應帶溫度壓力補償。c.在選擇V錐流量計時，測飽和蒸汽時應帶溫度補償。d.在選擇V錐流量計時，測過熱蒸汽時應帶溫度壓力補償。
（5）在選擇V錐流量計時，用戶指定變送器，應參照變送器技術參數，確定一體化功能。

四、V錐流量計安裝過程中需要規避的典型的誤區
*先，是機器安裝沒有按照規定的方法， V錐流量計在安裝的過程中不規范，導致這種的原因是：管道前后的直管段不足，這就導致流體會出現不穩定的情況，從而直接影響測量的度；還有一點，那就是安裝的方向不對，不過，這樣的情況一般是不會出現的，除非是在安裝的過程中出現的錯誤而導致；另外在我們測量蒸汽時，冷凝裝置的降溫并不是十分徹底，安裝的高度不一樣，這些都會導致問題的出現。

  其次就是V錐流量計現場使用的過程中，都需要我們配備差壓變送器才能正常地使用，因此，差壓變送器的性能和安裝方式則直接影響V錐流量計的測量度。在測量粘稠容易結晶的介質時,經常會因為伴熱等因素而導致導壓管、截止閥堵塞的情況,使得輸入給差壓變送器的差壓值產生變化,導致測量度失準的情況。這就需要我們要定時進行巡查,進行排污清洗或用手壓泵疏通。
