淺析減小磁翻板液位計磁引力的四種處理方法

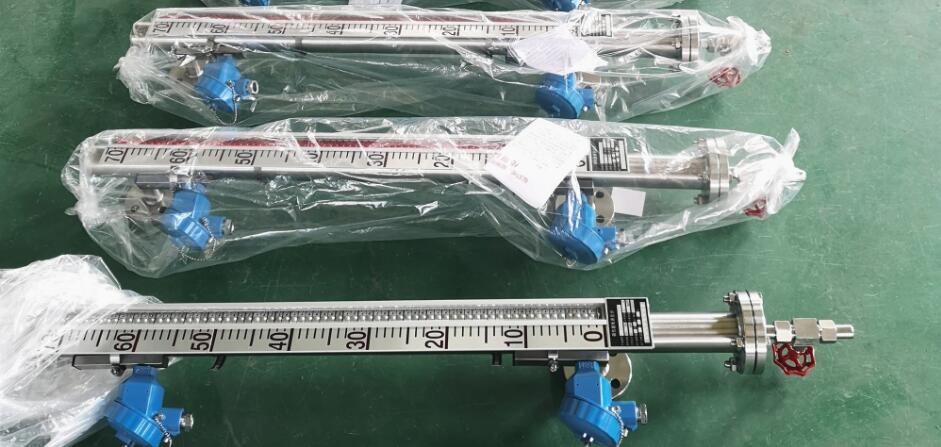

       磁翻板液位計是在罐區使用較為普遍的一種液位測量儀表了，在實際使用過程中，有時會發會磁翻板液位計由于磁性的原因而產生的故障，*典型的一個故障表現為浮子在隨液位上升過程中，在經過外面的液位開關處被吸住，導致無法正常地顯示液位的變化。

       根據潤中儀表有限公司的技術人員的總結磁翻板液位計由浮子的受力情況 可以得到這樣的結論，那就是如果要使得浮子在液位開關處不被吸住，能夠隨液位上升，要么增大浮力，要么減小重力或減小浮子與液位開關之間的磁引力。關于這兩種不同的處理方法，如果增大浮力，浮子體積必然增加，浮子重力也會增加，但浮子在浮筒內，體積增加的余量不大。而我們通過減小重力可能會使浮子的重心上移，浮子容易發生側轉，與浮筒發生碰磨；浮子重心上移后，可能導致浮子磁鋼中心與浮筒液面不一致，磁翻板液位計顯示出現偏差。如何來減小磁性開關和浮子之間的磁引力，我們給出有４種方案供大家選擇，各有利弊，用戶可以根據具體的情況加以運用：


   （１）先是降低微動開關的磁性。浮子與微動開關的磁引力也減小，浮子在上升或下降的過程中，浮子帶動微動開關的作用力變小，磁翻板液位計的工作不會受到影響。

   （２）二就是降低浮子的磁性，但會導致翻板轉動緩慢、滯后或無法動作。因為磁翻板翻轉就是靠浮子的磁引力帶動的，降低浮子磁性，也就降低了磁引力，容易引起翻板動作異常。

   （３）三是增大浮子和微動開關的距離，因為磁引力是隨磁性物質的距離的減小而增大，增大距離也會減小浮子對微動開關的磁引力。具體可以在浮筒的微動開關處加裝鐵片，加厚一定程度后再加裝微動開關，使浮子的磁引力剛好可以帶動浮子而這個引力又不太大。

   （４）后一種方案就是通過增加微動開關的轉動角度，微動開關在浮子磁力的作用下，可以轉動一定角度，但由于微動開關受到限位柱的限制，實際轉動角度很小。增大轉動角度后， 微動開關磁柱隨浮子上升轉動，轉到限位柱處，若此時浮子和微動開關磁柱的作用力很小，那么浮子也不會受到微動開關很大的作用力。
