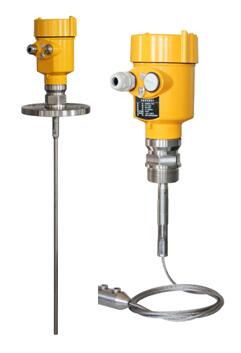

導波雷達液位計的安裝及維護要點
發表時間：2020-03-26 ??點擊次數：1007? 技術支持：1560-1403-222
雷達液位計通過天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。
一、安裝方法
干泡沫和濕泡沫能將雷達波反射回來，對測量無影響；中性泡沫則會吸收和擴散雷達波，因而嚴重影響回波的反射甚至沒有回波。當介質表面為稠而厚的泡沫時，測量誤差較大或無法測量，在這種工況下，雷達液位計不具有優勢，這是其應用的局限性。
3、對于天線結疤的處理
解決這種問題的辦法是將雷達液位計改為導波管式測量。仍在原開孔處安裝導波管式雷達液位計，導波管高于排汽管0.2m左右，這樣一來，即使出現液漿從排汽管溢出的惡劣工況，也不會使液位計天線被料漿淹沒，而且避免了攪拌器渦流的干擾及大量蒸汽從探頭處冒出，減少了對探頭的損害，同時由于導波管聚焦效果好，接收的雷達波信號更強，取得了很好的測量效果。使用導波管測量方式，可以改善表計測量條件，提高儀表測量性能，具有很高的推廣應用價值。
上一條：怎么能通過浮球液位開關和超聲波液位計控制水泵啟停
下一條：磁翻板液位計的價格多少?多少錢一臺？型號選型的標準是什么?
26G系列雷達液位計采用一種特殊的相關解決技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
天線發射微波脈沖時，都有一定的發射角。從天線下緣到被測介質表面之間，由發射的微波波束所輻射的區域內，不得有障礙物。因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。必要時，須進行“虛假回波學習”。另外須注意微波波束不得與加料料流相交。安裝儀表時還要注意：***高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用壓鑄鋁。防爆型儀表可安裝在有防爆要求的場合，儀表必須接大地。
一、安裝方法
1、安裝位置距離罐壁的距離建議為罐直徑的1/6－1/4(至少300mm，混凝土罐至少400mm)不要安裝在金屬罐中間不要裝在下料口處選擇探頭長度時，注意探頭底部距罐底約大于30mm注意介質溫度。
2、罐內障礙物安裝時注意探頭距離障礙至少200mm。
3、干擾的祛除干擾回波抑制：軟件可實現對干擾回波的抑制，從而達到理想測量效果旁通管及導波管(僅適用于液體)對于粘度不打于500cst，可采用旁通管，導波管或管式來避免干擾。
4、液體標準安裝

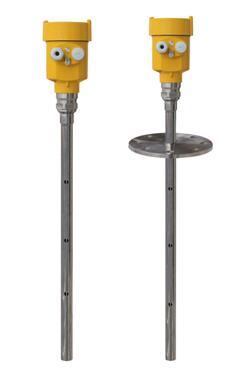

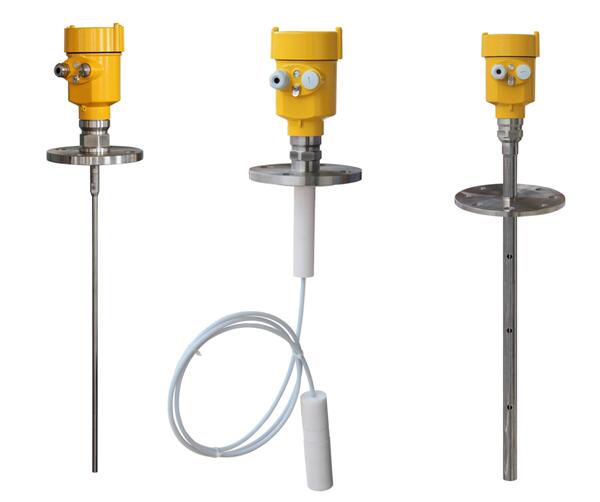

對于粘度≤500cst且不易產生粘附的介質，管式探頭是很好方案，其特點如下：可靠性可用于介電常數大于等于1.4的任何介質，測量與介質的導電性無關罐內障礙物及短管尺寸不影響測量比桿式探頭能承受的橫向壓力高對于高粘度的介質，建議使用桿式探頭。
二、故障處理
1、探頭結疤和頻繁故障處理方法
將探頭安裝位置提高，但是有時候安裝條件限制，不能提高的情況下，就應采用將液位測量值與該槽的泵聯鎖的方法，解決這一難題：將液位設定值減小0.5m左右，當液位達到該高值時，即可停進或開啟出料泵。
干泡沫和濕泡沫能將雷達波反射回來，對測量無影響；中性泡沫則會吸收和擴散雷達波，因而嚴重影響回波的反射甚至沒有回波。當介質表面為稠而厚的泡沫時，測量誤差較大或無法測量，在這種工況下，雷達液位計不具有優勢，這是其應用的局限性。
3、對于天線結疤的處理
介電常數很小的掛料在干燥狀態下對測量無影響，而介電常數很高的掛料則對測量有影響?？捎脡嚎s空氣吹掃(或清水沖洗)，且冷卻的壓縮空氣可降低法蘭和電器元件的溫度。還可用酸性清洗液清洗堿性結疤，但在清洗期間不能進行液位測量。
?
解決這種問題的辦法是將雷達液位計改為導波管式測量。仍在原開孔處安裝導波管式雷達液位計，導波管高于排汽管0.2m左右，這樣一來，即使出現液漿從排汽管溢出的惡劣工況，也不會使液位計天線被料漿淹沒，而且避免了攪拌器渦流的干擾及大量蒸汽從探頭處冒出，減少了對探頭的損害，同時由于導波管聚焦效果好，接收的雷達波信號更強，取得了很好的測量效果。使用導波管測量方式，可以改善表計測量條件，提高儀表測量性能，具有很高的推廣應用價值。
