安裝位置的不同會對雙法蘭差壓式液位計參數設置造成什么影響

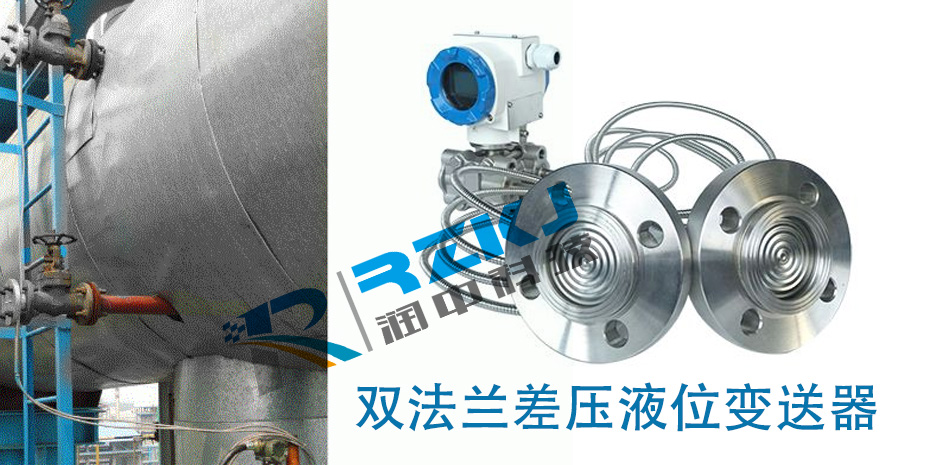

雙法蘭液位變送器，又被叫做雙法蘭差壓液位計，實際上也是液位計的一種。它是由測量膜片與兩側絕緣片上的電極所組成的一個電容器，可用于測量液體、氣體，或者蒸汽的壓力、流量、甚至密度；是一種安裝于容器或者管道上的遠傳裝置，也是一種可以防止管道中的介質直接進入變送器的壓力傳感器組件；它與變送器之間靠注滿流體的毛細管而連接，當檢測到壓力貨流量時，會將其轉變成4～20mA DC的信號輸出。

1變送器低于上下法蘭口

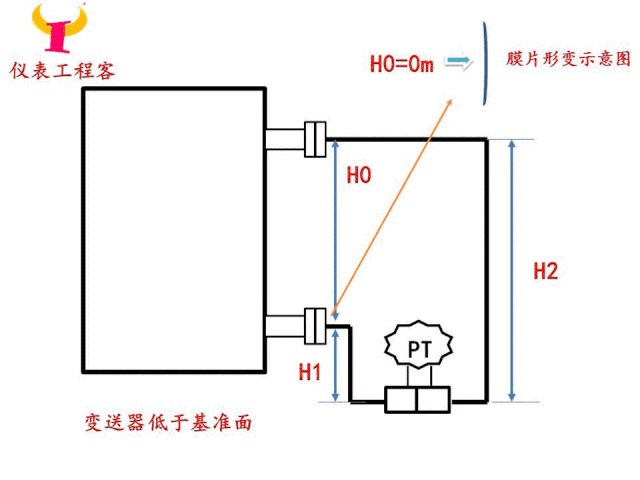

雙法蘭差壓式液位計安裝在密閉容器低端法蘭水平線以下,變送器安裝在密閉容器下法蘭水平線以下, 如下圖所示。

假設ρ介為介質密度=1.5，ρ0為硅油密度=0.93，H0為介質量程0-5m,H1=1m，H2=6m，求變送器的量程。

解：

量程：ΔP=ρ介×g×H0=1.5×9.8×5=73.5KPa

高壓側空液位壓力：P（+）=ρ0×g×H1=0.93×9.8×1=9.114KPa

低壓側空液位壓力：P（-）=ρ0×g×H2=0.93×9.8×6=54.684KPa

空液位時壓力差：ΔP= P（+）- P（-）=9.114-54.684=-45.57KPa

滿液位時壓力差：ΔP=空液位壓力差ΔP+量程值ΔP=-45.57+73.5=27.93KPa

變送器的量程為：-45.57至27.93KPa

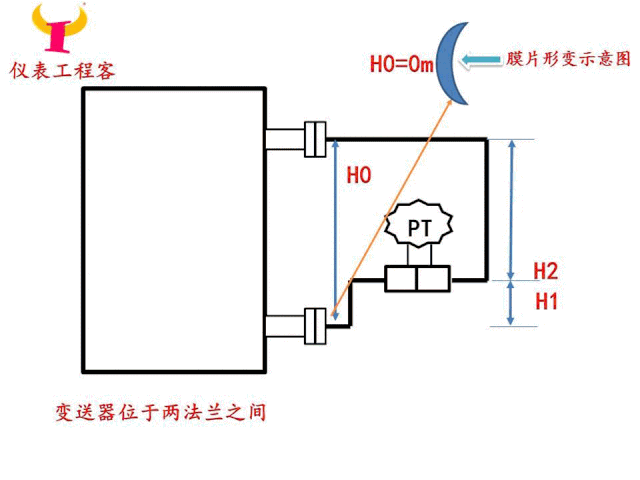

雙法蘭差壓式液位計安裝在密閉容器法蘭水平線中間,變送器安裝在密閉容器高低側法蘭水平線中間,如下圖所示。

?

假設ρ介為介質密度=1.5，ρ0為硅油密度=0.93，H0為介質量程0-5m,H1=2m，H2=3m，求變送器的量程。

解：

量程：ΔP=ρ介×g×H0=1.5×9.8×5=73.5KPa

高壓側空液位壓力：P（+）= ρ0×g×-H1=0.93×9.8×-2=-18.228KPa

低壓側空液位壓力：P（-）=ρ0×g×H2=0.93×9.8×3=27.342KPa

空液位時壓力差：ΔP= P（+）- P（-）=-18.228-27.342=-45.57KPa

滿液位時壓力差：ΔP=空液位壓力差ΔP+量程值ΔP=-45.57+73.5=27.93KPa

變送器的量程為：-45.57至27.93KPa

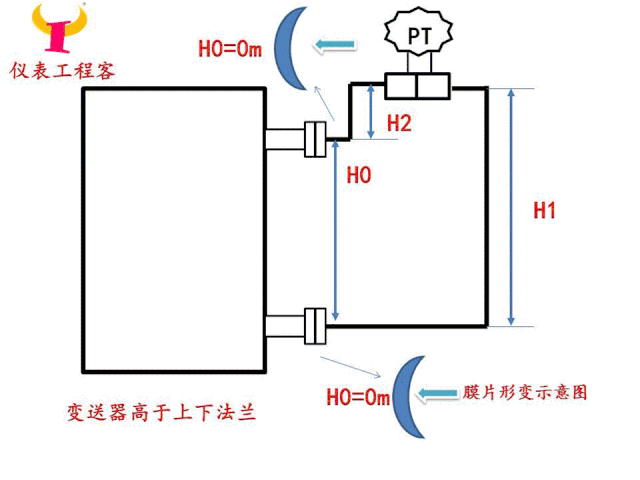

雙法蘭差壓變送器安裝在密閉容器高側法蘭水平線以上,如下圖所示。

假設ρ介為介質密度=1.5，ρ0為硅油密度=0.93，H0為介質量程0-5m,H1=6m，H2=1m，求變送器的量程。

解：

量程：ΔP=ρ介×g×H0=1.5×9.8×5=73.5KPa

高壓側空液位壓力：P（+）= ρ0×g×（-H1）=0.93×9.8×-6=-54.684KPa

低壓側空液位壓力：P（-）=ρ0×g×（-H2）=0.93×9.8×-1=-9.114KPa

空液位時壓力差：ΔP= P（+）- P（-）=-54.684-（-9.114）=-45.57KPa

滿液位時壓力差：ΔP=空液位壓力差ΔP+量程值ΔP=-45.57+73.5=27.93KPa

變送器的量程為：-45.57至27.93KPa

結論

在儀表施工與調試當中，經常有同仁講以上三種安裝方式零點遷移量是不一樣的。從上面的計算公式中可以得出，雙法蘭差壓式液位計變送器不管安裝在什么位置，其量程和零點遷移量不會隨變送器安裝位置改變而改變。實際安裝中為了變送器能使用更長久，推薦***種安裝方法。
