潤中儀表為您詳解壓力變送傳感器的液位測量原理

　　今天，小編為您簡單介紹一下壓力傳感器用于液位測量的相關原理。我們知道，液位是日常和實際生產中經常會遇到的一類測量，按不同的類型來看主要分為：連續測量和特定位置的測量。連續性的液位測量是指測量過程要能夠?qū)崟r(shí)反映被測液體對象的液面位置、高度、容量等信息，多用于過程控制和危險性液體中；而特定位置的液面測量，則只需液位面到達指定高度處時，傳感器能夠及時發出感應信號即可。所以，不同于連續性測量的是，其更加注重的是***終的結果，對于液面變化的中間過程則無關緊要，多用于報警或普通類液體測量。

　　液位的多種測量方式

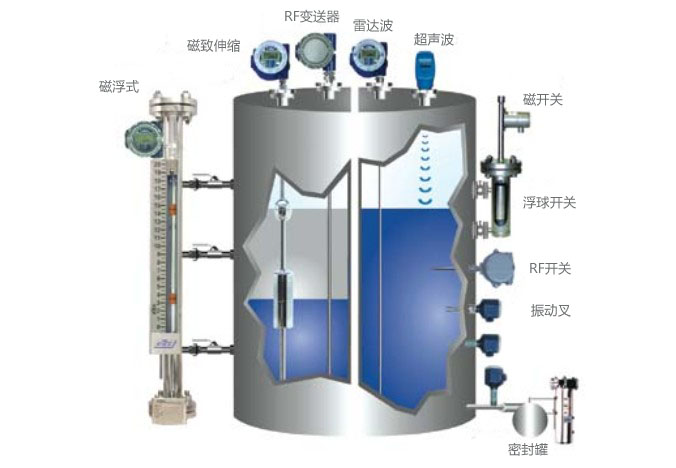

　　液位的測方式很多，常見的有機械浮標式、靜力學式、磁浮式、超聲波式、激光式，由于測量原理的不同，在選用時應靈活根據測量實際情況和要求進行選擇。在這里我們要說的是另一種常見的液位測量方式—基于壓力傳感器的液位測量。眾所周知，壓力傳感器***直接的用途是對氣體、液體壓強或壓力進行測量，但只需稍加利用液體壓強與液高關系，便能夠?qū)毫鞲衅饔糜趯σ何坏臏y量中。

　　壓力傳感器的液位測量原理

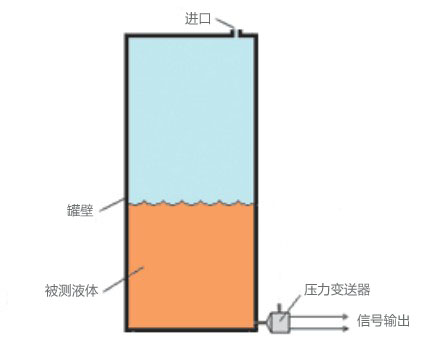

　　在物理學中，液體的壓強P由關系決定：p=ρgh。對于同種液體而言，液體密度ρ是恒定的，因此，液體的壓強P與液面的高度h（距離液面的高度）成正比例的線性關系。由此不難發現，不同高度液位面處液體的壓強也各不相同。如上圖，在應用壓力傳感器對液位進行測量時，通過將壓力傳感器安裝于罐底。當罐內液面發生變化時，相當于罐底距離液面高度h也同時在變化，壓強自然也會隨之變化，由此便達到了連續測量的目的。

　　利用壓力傳感器進行液位測量時的一個好處是非接觸性，在進行測量時，與機械和靜力學的方式相比，不需要過多部件與液體進行接觸，安裝相對比較方便。此外，在測量原理上相比激光和超聲波等同類非接觸測量方式，壓力傳感器測原理關系式更加簡單且具有線性性，在數據處理分析和處理上更加直觀。
