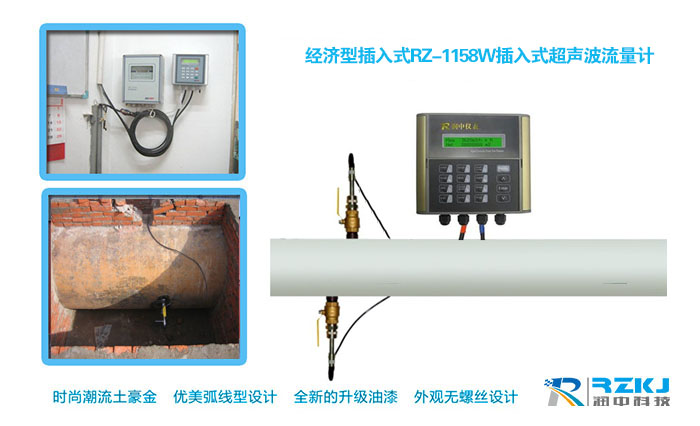

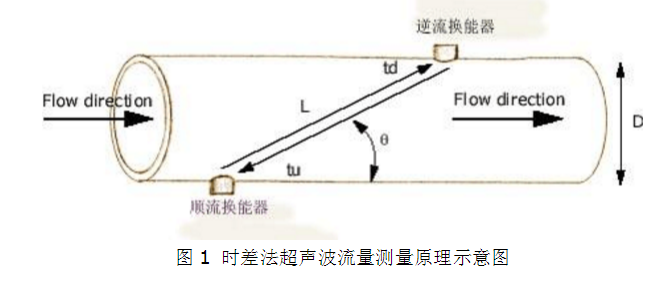

作為一款應用**、通用經濟型、插入式、時差法超聲波流量計，潤中RZ-1158W插入式超聲波流量計的它具有非常簡單的安裝方式，可以實現“在線帶壓”安裝，現場無需停產，使客戶輕松實現對管道流量的測量。本款外夾式超聲波流量計采用的是的數字相關技術及智能化的自適應的超聲波發射與接收技術，使得本產品的測量穩定性非常地突出，與市場上同類型產品相比較有相當明顯的優勢。值得關注的是本產品使用了申請了國家的聲聚焦技術，產品在連續測量時，在信號接收與品質上得到顯著的增強，是用戶在進行管道流量測量時優先考慮的一款好產品。

潤中RZ-1158W插入式超聲波流量計由變送器、傳感器兩部分組成。插入式探頭可在線帶壓安裝，具有安裝穩固，現場無需停產等特點。特別適合用于含有少量顆粒、氣泡的單一液體介質的流量測量。

潤中RZ-1158W超聲波流量計采用了的模塊化一體式設計，獨立菜單操作，液晶背光顯示。產品變送器防護等級達到IP65，傳感器防護等級達到IP68，適應于潮濕、浸泡等惡劣環境下的使用。

潤中RZ-1158W插入式超聲波流量計集合了目前工業場合使用的RS485通訊接口、4-20mA電流信號、脈沖輸出、MODBUS協議、直流電/交流電使用，支持產品全天候工作，并構成流量計量網絡需求。另外產品可以擴展使用太陽能、雷姆電源、防爆/隔爆等功能模塊，使產品能夠滿足各種應用環境的使用。


快速、簡便、易于使用
潤中RZ-1158W超聲波流量計采用插入式安裝，在變送器菜單中輸入現場管徑大小、管壁厚、測量介質、探頭安裝方式，即可測算出探頭安裝距離進行安裝。完成產品電氣連接與底座焊接將探頭與球閥安裝后，即可進行測量工作。

特點：
在線帶壓安裝
正、負流量測量，累積流量
無故障工作時間50000小時測試
分時段流量統計
鍵盤按鍵壽命大于20萬次


一．超聲波流量計變送器電氣連接，如圖：

一．鍵盤操作說明

 0  ~   9  鍵用于輸入數字或菜單號代碼； ?  鍵用于左退格或刪除左面字符；▲/ + ~▼/ - 用于進入上下菜單翻閱； ENT  為確認，鍵用于“確認”已輸入數字。 MENU  鍵用于訪問菜單，先按此鍵然后再按兩位數字鍵，即可進入數字對應的菜單窗口，例如輸入管外徑，按 MENU   1     1  鍵即可，“MENU11”表示管外徑窗口地址碼。



二．超聲波流量計變送器電氣連接

(11)GND--PE （18 Ground ）-（DN）屏蔽線      （21 Ground ）-（UP）屏蔽線

(12)L-- AC    （19 Conductor）- (DN) 紅色線芯    （22 Conductor）- (UP) 紅色線芯

(13)N --AC    （20 Shield Layer）- (DN) 黑色線芯 （23 Shield Layer）- (UP) 黑色線芯

注意：傳感器電纜的端頭上游（UP）為紅色，下游（DN）為藍色。詳見下圖：



三．測量點選擇安裝位置

測量點要選擇距上游10倍管直徑（10D）、下游5倍管直徑（5D）以內的均勻直管段，超聲波傳感器一般安裝在管的9點、3點鐘位置。應避開6點、12點的位置。





四．安裝與調試

快捷設置將以少的步驟完成流量計配置（既輸入管道外徑、管道壁厚、管道材料、選擇流體類型、選擇超聲波傳感器安裝方式），從而計算出上下游傳感器的間距、獲得超聲波信號和測量出流體的流量。主要安裝與調試步驟列舉如下：

*先步：

變送器主機上電

二步：

按     MENU   1     1   菜單輸入管道外徑,插入式安裝時輸入實際內徑

第三步：

按   MENU   1     2   菜單輸入當前管道壁厚



第四步：

按   MENU   1     4   菜單選擇當前管道材料類型。

第五步：

按   MENU   2     0   菜單選擇當前流體類型。

第六步：

按   MENU   2     4   菜單選擇當前超聲波傳感器安裝方式。

第七步：

按   MENU   2     5   菜單查看當前超聲波傳感器安裝間距。

第八步：

根據計算出傳感器間距進行管道上實際安裝。

8．1管道上選點定位焊接安裝座

8．2安裝探頭

第九步：

按   MENU   9     0   菜單測量檢查安裝后超聲波傳感器信號（正常

情況下UP、DN 信號強度≥60以上，信號質量≥50以上）。

第十步：

按   MENU   9     1   菜單測量檢查安裝后超聲波傳感器傳輸時間比。

正常工作情況下該值為100±3%

第十一步：

按   MENU   0     0   菜單測量查看當前瞬時流量和累積流量。

（確保信號符合以上兩項規定條件下）。

第十二步：

按   MENU   9     5   菜單設置SD卡數據采集時間間隔。

說明：

    以上操作步驟為超聲波流量計快速安裝調試設置，按此操作步驟可以完成超聲波流量計安裝及測量出流量數據。其它附注設置參數詳見使用說明書。更多詳情請致電國內服務熱線：0517-86917118(本文由潤中儀表整理發布)
