采用什么樣的安裝方式才能夠有效地提高渦輪流量計測量精度

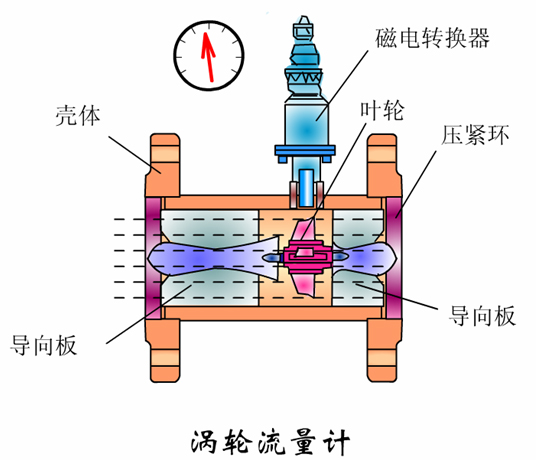

渦輪流量計的作用類似于V錐流量計（孔板流量計），是一種精密的流量測量?jī)x表，顧名思義，它主要運用的是渦輪來進行測量，它現將流速轉換為渦輪的轉速，然后在將轉速換為和流量成正比的電信號。潤中儀表科技從事渦輪流量計生產多年，是一家**的渦輪流量計供應商，對于采用有好的安裝方式來有效地提高渦輪流量計的精度有著成熟的控制手段。為了幫助廣大用戶在安裝過程中不致于發生錯誤或不正確的安裝方式，潤中儀表科技的工程技術人員特地編輯了此文，希望對各位正在選購和使用渦輪流量計的朋友有所幫助。

渦輪流量計測量的精度提高方法總的原則如下：
渦輪流量計的安裝情況對其測量準確度的影響很大，因此在安裝的過程中要嚴格安裝要求去操作，以免造成準確度的誤差影響工作質量。
在工業測量上，一般要求渦輪流量計上游20D，下游5D的直管長度，這樣才能保證準確度的實現。同時，在上游端加裝整流器，可以為消除了流速分布不均和二次流動的問題，使之測量準確度就能達到標定時的準確度等級。
在流量計上游必要時應裝消氣器，對于易氣化的液體，在下游必須保證一定背壓。這樣就不會讓空氣或蒸氣進入流量計，以此來保證通過流量計的液體是單相的。
在流量計前好安裝過濾器，可采用漏斗型的過濾器，保證其本身清潔度，可測其兩端的差壓變化得到。

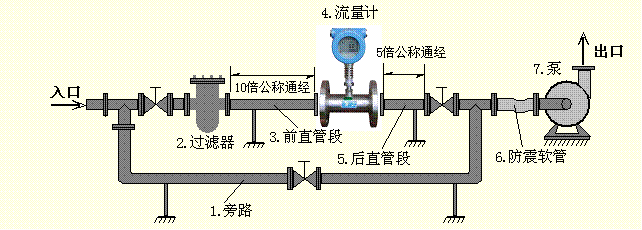

為了確保渦輪流量計的測量準確,必須正確地選擇安裝位置和方法

正確的安裝位置和方法包括如下的內容，
1、渦輪流量計對直管段的要求：
流量計必須水平安裝在管道上（管道傾斜在50以內），安裝時流量計軸線應與管道軸線同心，流向要一致。流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。

2、渦輪流量計對配管的要求：
流量計安裝點的上下游配管的內徑與流量計內徑相同。

3、渦輪流量計對旁通管的要求：
為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。

4、渦輪流量計對外部環境的要求：
流量計好安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響使用壽命。

5、渦輪流量計對介質中含有雜質的要求：
為了保證流量計的使用壽命，應在流量計的直管段前安裝過濾器。

6、渦輪流量計的安裝場所：
流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所

7、渦輪流量計對安裝焊接的要求：
用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接！
安裝流量計前應嚴格清除管道中焊渣等臟物，好用等徑的管道（或旁通管）代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。
安裝流量計時，法蘭間的密封墊片不能凹入管道內。

8、渦輪流量計接地的要求：
流量計應可靠接地，不能與強電系統地線共用。

9、渦輪流量計對于防爆型產品的要求：
為了儀表安全正常使用，應復核防爆型流量計的使用環境是否與用戶防爆要求規定相符，且安裝使用過程中，應嚴格遵守國家防爆型產品使用要求，用戶不得自行更改防爆系統的連接方式，不得隨意打開儀表。


其它需要注意的方面還包括：
選型在規定的流量范圍內，防止超速運行，以保證獲得理想準確度和保證正常使用壽命。安裝流量計前應清理管道內雜物：碎片、焊渣、石塊、粉塵等推薦在上游安裝5微米篩孔的過濾器用于阻擋液滴和沙粒。
流量計投運時應緩慢地先開啟前閥門，后開啟后閥門，防止瞬間氣流沖擊而損害渦輪。
加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2-3次。由于試壓、吹掃管道或排氣造成渦輪超速運轉，以及渦輪在反向流中運轉都會可能使流量計損壞。
流量計運行時不允許隨意打開前.后蓋，更動內部有關參數，否則將影響流量計的正常運行。
小心安裝墊片，確保沒有突出物進入管道，以防止干擾正常的流量測量。
流量計在標定時要在流量計取壓口上采集壓力。
本文由潤中儀表科技有限公司整理發布。
