超聲波流量計的優勢以及在電廠流量測量實際案例綜述

本文概述：
隨著對于超聲波流量計加工工藝的升級，以及更多的智能技術在超聲波流量測量中應用，其市場的占有率不斷地提高，又因為安裝調試的簡單方便，在許多的污水處理、市政工程，大口徑管道液體測量，包括許多電廠都選擇超聲波流量計作為**的儀表類型。本文即是針對于超聲波流量計在實踐中的測量基本原理以及不同角度的分類，超聲波流量計的基本特點以及存在的缺陷進行了較詳盡的分析，并且通過相關的實際案例介紹了電廠流量測量實踐中超聲波流量計的成功應用，以指導用戶在相類似的測量環境時能做出正確的選擇。


　　
一、對超聲波流量計可以從如下幾個角度進行分類：一是按照基本原理可以將超聲波流量計分為時差法、聲環法、相位差法、相關法、沃街法以及多普勒法等；二是按照超聲波探頭的安裝方式可以將超聲波流量計分為外縛式以及插入式、插入式又可以按照是否帶有測量管段來進行區分；三是根據聲道數量可以將超聲波流量計分為多聲道和單聲道兩種類型；四是按照超聲波的性能特點可以將超聲波流量計分為便攜式、固定式、標準型以及低溫防水型等。
　
二、超聲波流量計基本特點分析
　　超聲波流量計在長期的發展中逐步將傳統的渦輪流量計、差壓流量計以及電磁流量計等測量方法取代，從各個角度來進行分析，可以知道超聲波流量計在實踐運用中主要具備如下幾個方面的優勢特征：
　 　*先，超聲波流量計在實踐中進行安裝維修更為方便快捷
超聲波流量計與其他的流量計方法相比而言，安裝維修更為方便快捷，對于大口徑的流量計量體統來說，超聲波流量計在這一方面的優勢是非常明顯的，可以節約大量的人力和物流成本。近年來，隨著超聲波流量計在各個研究領域的實踐運用，超聲波流量計在安裝維修時可以不用考慮是否在官道上切斷流量或者進行打孔等繁瑣步驟。
         二，超聲波流量計的測量管徑相對較大
超聲波流量計在進行測量時其管徑測量大可以達到10 m，這也是超聲波流量計的突出優勢，超聲波流量計的適用管徑范圍相對來說較大，可以在一定范圍之類進行較為自由的流量測量，當所測量的管徑超出一定范圍時，流量計可能會受到外界各個方面的因素限制而難以滿足具體的測量要求，這個時候可以考慮使用超聲波流量計來有針對性地解決這些問題，同時可以測量任意管徑。除此之外，管徑大小范圍并不會影響到超聲波流量計的價格，而其他流量計價格往往會隨著管徑大小范圍的變化而變化。
           第三，超聲波流量計的測量可靠性較高
不論是濕式安裝或者是外夾式安裝的超聲波流量計均不會對測量流量的流暢性產生影響，沒有任何的壓力損失；與此同時，以微機為中心的傳感器可以使用鎖相環路等計時的方法解決電力故障以及信號衰弱等方面的問題，從而使得超聲波流量計的測量可靠性更高。
            第四，超聲波流量計的測量不會受到流體相關參數的影響
比如說流體的物理性能以及導電率、粗糙度等相關參數不會對超聲波流量計的測量產生影響。除此之外，超聲波流量計的測量結果可以通過計算機自動控制系統進行自動顯示和打印，并實現聯網運行。
　　
不過，我們在選擇時也要注意到超聲波流量計在實踐運用中也存在一些缺點，一是超聲波流量計的傳感器安裝情況對測量結果準確度有一定的影響，因此傳感器安裝有著嚴格的要求；二是超聲波流量計的準確度與電磁流量計準確度相比還存在一定的差距。
　　
三、超聲波流量計在電廠流量測量上的應用
　　由于超聲波流量計有著突出的技術應用優勢，因此超聲波流量計在電廠流量測量等各個領域得到了**的關注的應用，可以從如下幾個應用案例中得到體現。
　　華能白楊河電廠在2003年以前一般都是采用差壓式流量計實現單一方向的流量測量，在使用超聲波流量計進行流量測量之后，發現了負流量現象，并因此為電廠節約了大量的購水成本，該電廠初在凝結水管道上將渦銜流量計安裝上，但是由于在實踐中受到流量計工藝有所變動等方面的影響，從而對流量測量計的準確度和精確度提出了更高的要求，而渦銜流量計在這種情況之下無法滿足這一需求，因此在保障電廠正常運行的情況之下可以選取超聲波流量計做出更為精確的測量。
　    越南IAGIAI Ⅲ水電站中需要對循環水流量進行測量，由于所需要測量的管徑屬于超大型號，分別為DN6000型號和DN3000型號，在對所要測量的流量以及各種類型流量計進行全方位分析論證之后，終認為為經濟適用可行的超聲波流量計可以用來解決該方案，因此終選取了超聲波流量計對循環水流量進行了準確的測量，解決了相應的問題。
　　華電漯河發電廠開始選取了電磁流量計對流量進行測量，安裝前后均做了較好的防腐內襯，其加工難度大且使用成本較高，但是選用超聲波流量計時這些問題都迎刃而解了，沒有使用更多的設備和安裝成本。

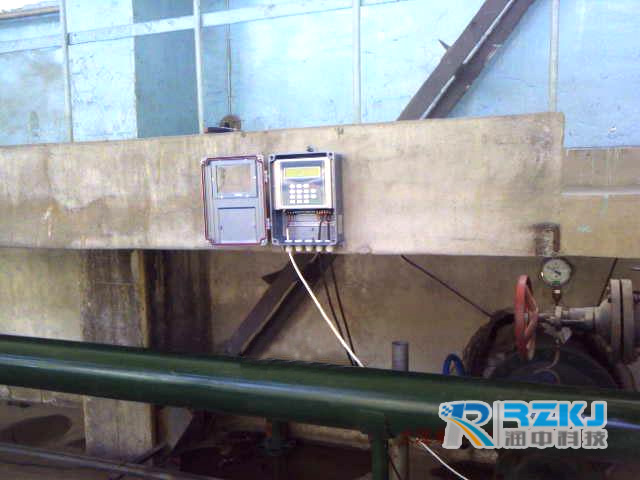

      魯能運河發電廠在2008年時在實踐運用中需要對相關油量進行相應的測量，由于之前使用價格高達10萬元的質量流量計進行測量，價格昂貴且運行使用周期較長，質量流量計的安裝也極為不方便，后來魯能運河發電廠選用了價格僅僅兩萬元的外夾式超聲波流量計，不僅解決了存在的問題，而且在較低的成本之下達到了有效的測量結果。
　　　
四、結語：
        綜上所述，當前超聲波流量計已經被作為主要的流量測量工具運用到愈來愈多的電廠，安裝維護方便快捷且較長的生命周期優勢使得超聲波流量計備受歡迎，盡管超聲波流量計還存在一定的缺陷，但是相信隨著科學技術的高速發展，超聲波流量計將以其綜合性優勢得到更為廣闊的發展空間。
       本文由潤中儀表科技有限公司整理發布。
