如何正確安裝多普勒超聲波流速儀，請點擊就明白了

如何正確安裝流速儀，請點擊就明白了

多普勒流速儀 ，做為當今社會水利環保工程數據監測**使用的一款流速測量設備，是一款非常適合河道渠道，非滿管測量流量的儀表，它使用范圍廣，可應用于河道、渠道、不滿管管道、下水道、地下管網等現場。但是它對測量點的要求比較高，如果安裝錯誤，就會出現一些列問題。因此，流速儀的安裝要點大家必須牢記于心。本文就對流速儀的安裝要點做相關闡述，大家要看仔細嘍！

一、安裝地點的選擇

要選擇水流平穩處測量。水流不平穩的地方，多數情況下是紊流，紊流條件下測量到的流速是跳動的，不穩定，誤差會很大。

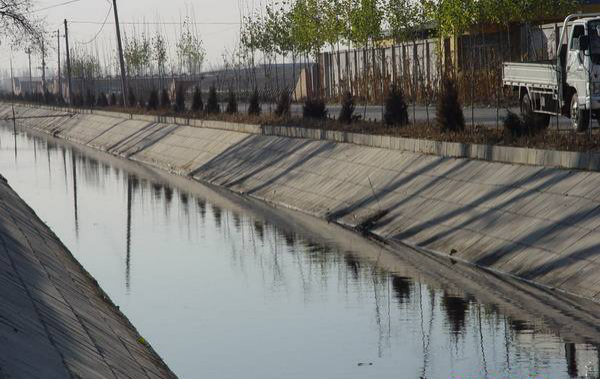

選擇流速平穩的渠道段安裝

二、對上下游渠道的要求

理想條件下，流速儀安裝地點的上游有渠道寬度10倍的直渠道，下游有5倍的直渠道。上游直渠道的長度越長越好，越長水流就越平穩，流速測量就越接近實際流速。并且這一段不能有任何阻擋物，比如：閘門、堰槽等，保證傳感器前端水流流態平穩無紊流。如果達不到上游10倍直渠道，zui少要有渠道寬度5倍，不能低于5倍。

舉例：一條矩形渠道的寬度是2米，那么傳感器安裝地點的上游和下游的直渠道分別要有多少米長度呢？如下圖所示。

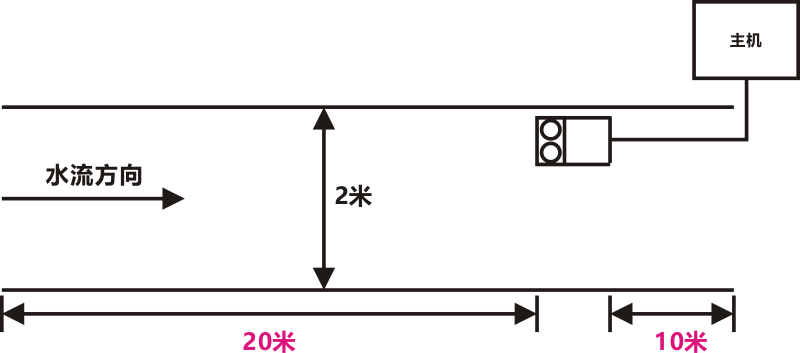

寬度2米渠道的上游和下游直渠道要求

三、安裝高度的選擇

首先要確定枯水期水位高度，傳感器要比zui低水位再低5cm。傳感器應盡量安裝于靠近渠底，如果渠底有很多沉淀物、淤泥、水草或者有石頭會滾動，可以抬高安裝位置，避免被沉積物與水草覆蓋探頭，或者被石頭沖擊探頭。探頭距渠底的理想高度為100mm—250mm，具體要根據渠道的zui低水位確定。

傳感器要比zui低水位再低5厘米

四、水平安裝位置的選擇

20米以下寬度的渠道，如果是矩形渠道，是安裝在整個渠道寬度的15-20%處。對于梯形渠道，傳感器安裝在斜坡和底邊交界處，又叫做“坡腳”處。

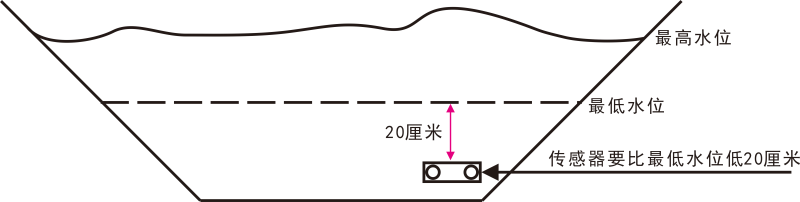

傳感器安裝在梯形渠道的“坡腳”

五、圓形渠道內流速儀安裝

在圓形管道內，如果有沉積物，把傳感器安裝在沉積物以上避免沉積物覆蓋在傳感器上，對測量造成影響。

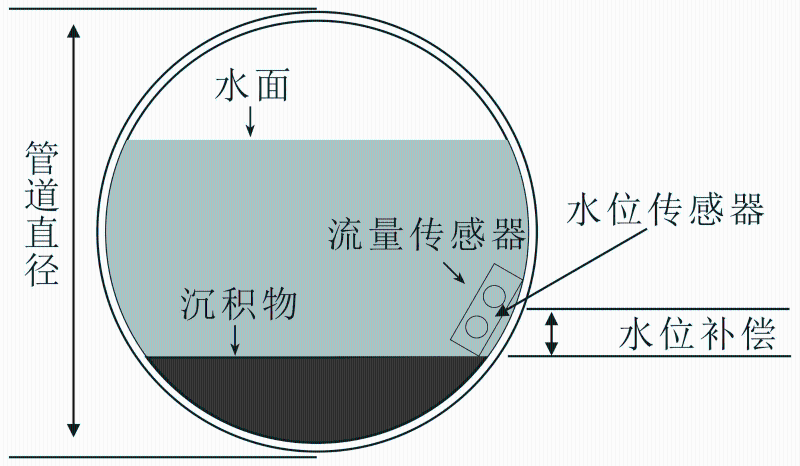

有沉積物管道的安裝位置

在沒有沉積物的管道內安裝，可以直接安裝在渠道底部。為了防止水流沖擊變動傳感器的安裝位置，傳感器底部有一個基座，專門用來固定在管道上。同時，傳感器要裝在靠近管道的出口，這樣既便于安裝，又利于維修和更換。

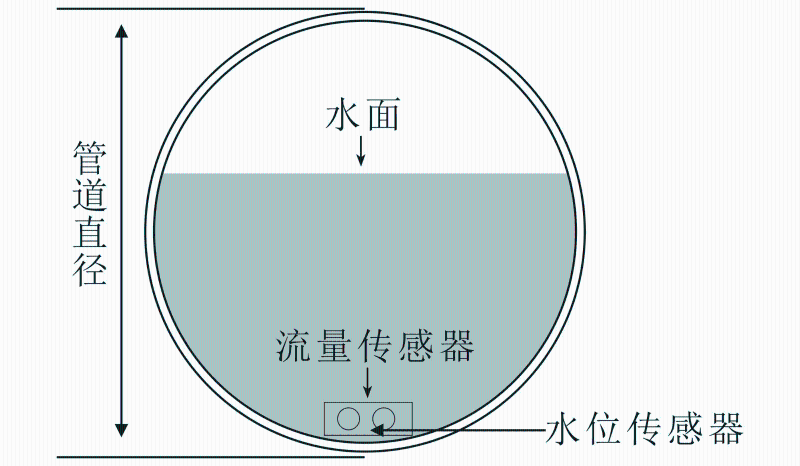

無沉積物管道的安裝位置

以上五大要點只是針對于常見工況下的安裝要求，并不代表所有。要想流速儀安裝沒問題，還要考慮現場其他的環境因素。
