磁浮子液位計選型

產品編號：RZ-UHZ系列
產品名稱：RZ-UHZ系列磁浮子液位計   制造生產許可證(蘇制083117019號)
產品類別：磁浮子液位計

一、磁浮子液位計工作的基本原理：

      磁浮子液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，磁浮子液位計主導管中的浮子也隨之升降，浮子內的**磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。也可在本體管上加裝磁性技術'>開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。
     磁浮子液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量，設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。
      由于具有磁性耦合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。

二、用戶在訂貨前需了解并提供的技術參數：

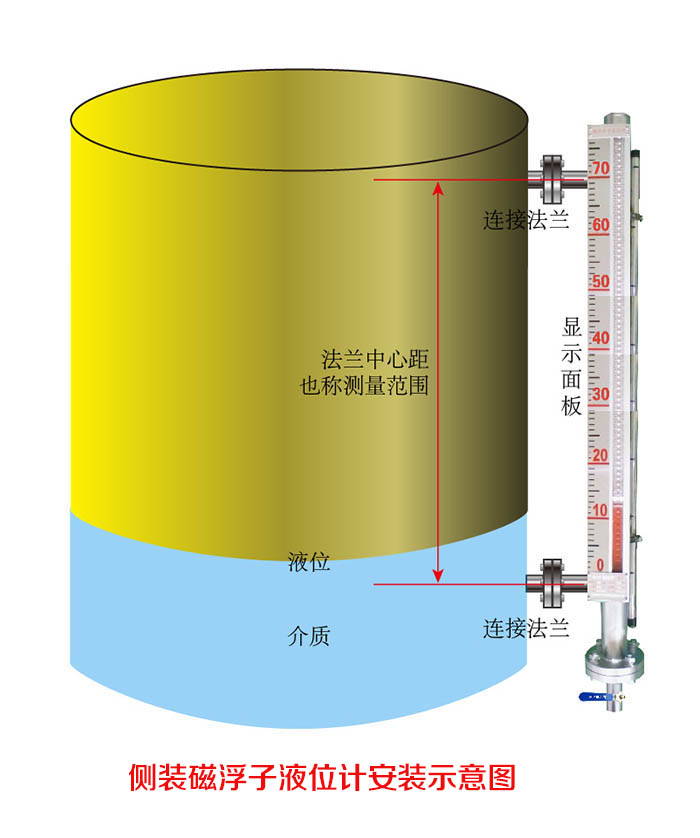

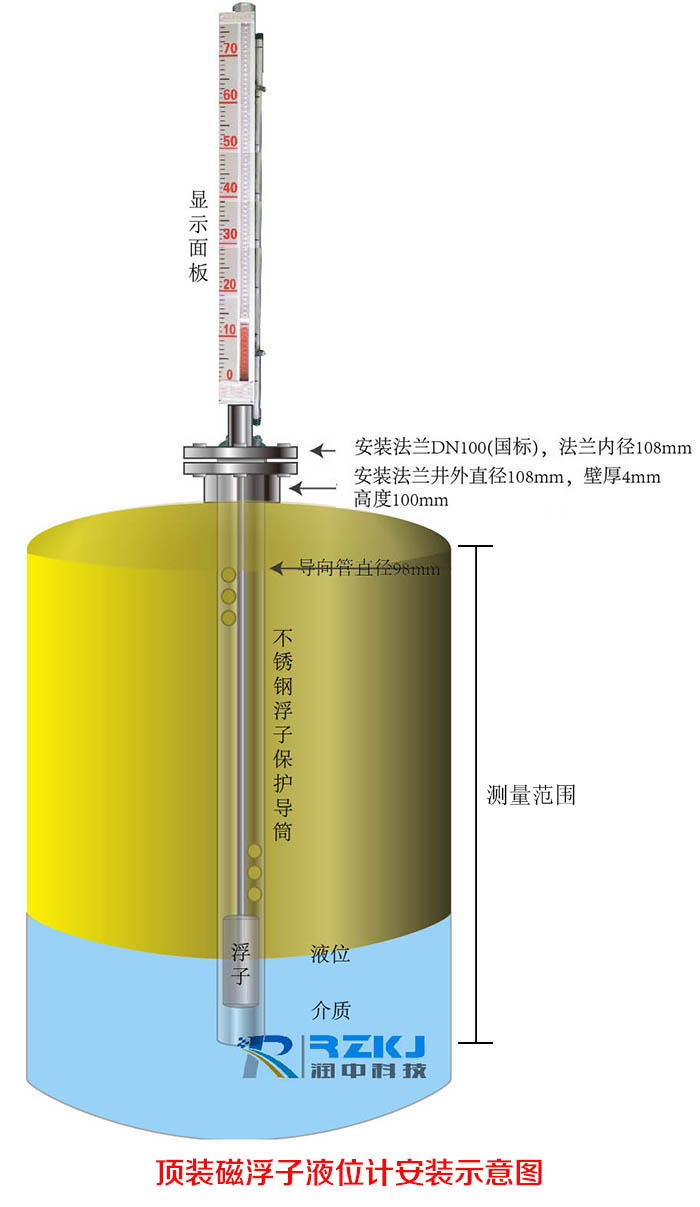

1、安裝方式： 側裝式（如圖1所示）    頂裝式（如圖2所示）
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼、316L不銹鋼、PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質高的壓力可以達到10MPa。
6、連接方式：頂裝式磁浮子液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁浮子液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。
7、測量范圍：1.側裝式因?yàn)槭峭ㄟ^(guò)上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。（如圖1所示）
                          2.頂裝式因?yàn)槭菑捻敳坎迦肴萜鲀?nèi)部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。（如圖2所示）



                                              安裝示意圖1                                                                                           安裝示意圖2


8、遠傳輸出及報警信號：磁浮子液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。



三、潤中儀表磁浮子液位計產品選型表

企標

分隔線

產品代碼

主體材質

輸出形式

壓力等級

工作溫度

安裝方式

法蘭  通徑

量程范圍

結構形式

介質密度

說明

RZ

企標

−

無定義

UHZ

磁浮子液位計

UHZJ

磁浮子界位計

A

304(304L)

B

316(316L)

C

PP

D

不銹鋼襯PTFE

E

其它

0

無輸出

1

報警開關

2

4～20mA

3

報警開關+4～20mA

4

4～20mA+Hart

5

報警開關+4～20mA+Hart

A

常壓

B

1.6MPa

C

2.5MPa

D

4.0MPa

E

6.0MPa

F

其他

0

常溫

1

200℃

2

350℃

A

側裝

B

頂裝

C

底裝

DN15

DN15

DN20

DN20

依次類推

以此類推

XXX

按實際填寫  單位mm

A

普通型

B

夾套型

C

電伴熱性

D

襯里型

E

其他

XXX

按實際填寫  單位Kg/m3

RZ

−

UHZ

A

0

A

1

A

DN20

1000

A

1000

完整選型

注：例如“RZ-UHZA0A0ADN20-1000A900 主要參數是：介質密度為0.9-1.0g/cm3、公稱壓力為常壓1.0MPa、量程為1000mm、主體材質為不銹鋼304、變送器輸出型(無現場表頭顯示)、連接法蘭口徑DN20型，側裝式磁浮子液位計。

（本選型指導由潤中儀表科技技術部提供，如您在使用磁浮子液位計儀表的過程中遇到任何問題，都可以致電我司的銷售服務熱線：0517-86917118  15601403222   13915181149，我們會有人員為您答疑解惑）
