楔形流量計

楔形流量計是邊壁收縮式節流裝置的一種。楔形流量計的檢測元件是楔形件，它是一塊V形節流件，其圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯留。楔形流量傳感器與差壓變送器配套，在石油、化工、冶金、市政等領域有較**的應用。尤其在泥漿、含沙原油、礦漿、渣油、重油等含固定懸浮液的流體流量測量方面有其獨特的優越性。

產品特點：
（1）適用介質**，尤其適用于測量泥漿、煤焦油瀝青、煤水懸浮物以及其他高粘度流體；
（2）可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進入導壓管和差壓變送器，所以我公司采用耐腐蝕性材料加工楔形節流件，就能使儀表對腐性介質進行測量。
（3）雷諾數使用范圍廣，一般在300≤ReD≤106；在很低的管道雷諾數情況下，當ReD=300時流量與差壓之間仍能保持平方根關系。而孔板流量計的可測量小雷諾數要比楔形流量計大得多。
（4）結構簡單、安裝、使用和維修方便。
（5）采用“V”形體節流件可消除滯留區，防止系統出現阻塞現象。
（6）分離型楔形流量計，可通過更換楔形件達到擴展量程或改變量程的目的；

主要技術參數：
1、 測量精度： ±0.5%～±1.0%
2、長期運行精度：0.2%F.S/Y
3、低流速：0.01m/s
4、使用壽命：可長達十年以上
5、量 程 比：≥10：1
6、雷諾數系數使用范圍：下限300，上限達1×106以上
7、測量液體粘度上限：500MPa·S
8、工作壓力范圍：-0.1~60MPa
9、工作溫度范圍：-50~560℃

楔形流量計安裝注意事項：

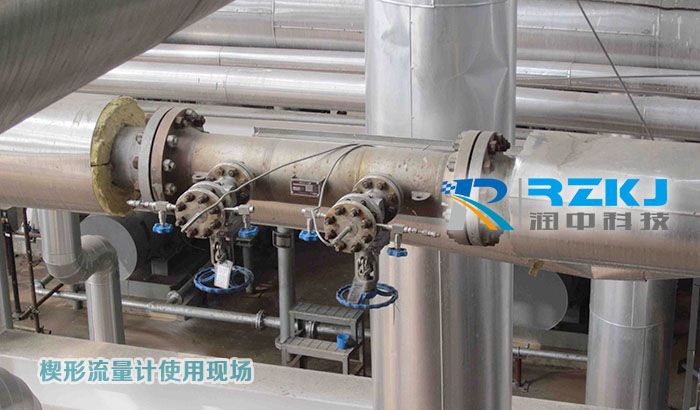

1、一般楔形流量傳感器附有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡以免引起儀表零點漂移。
2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，只管段長度如表。
3、水平安裝時，楔式差壓元件應與管道中心線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。
結構形式：
楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。
