腰輪流量計

1.RZ-LL腰輪流量計產品概述
RZ-LL腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成?？涩F(xiàn)場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。**用于石油機械、化工部門、電力部門、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。

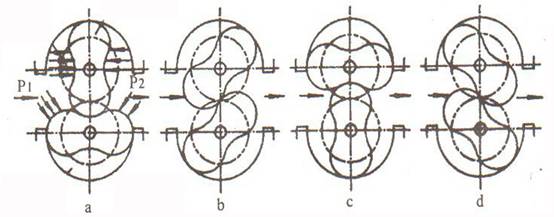

2.工作原理
當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。    在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。

3.主要零件材料組合

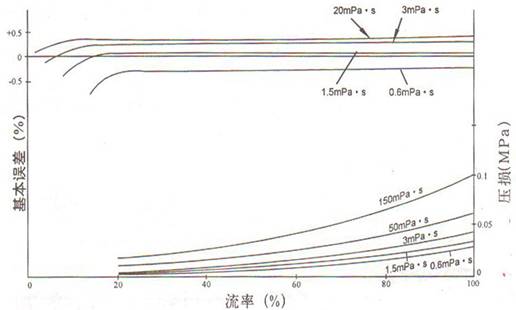

4.性能和壓力損失曲線




5.腰輪流量計技術參數
① 公稱壓力（MPa）:0.6、1.0、1.6、2.5、4.0  ② 工作溫度：（℃）：-10~60  ③ 精度等級：0.5、0.2  ④ 流量范圍：（m3/h）

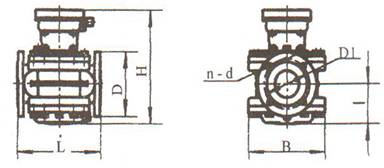

6. 外形及安裝尺寸

（1）鑄鐵型腰輪流量計外形尺寸

（3）鑄鋁型腰輪流量計外形尺寸與鑄鐵型腰輪流量計外形尺寸相同

7.腰輪流量計的安裝使用
（1）流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致
（2）當被測液體含有氣體時，流量計前應安裝氣體分離器
（3）不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。
（4）流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。
（5）節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。
  (6) 嚴禁使用掃線蒸汽通過流量
（7）在連續使用部門，流量計需加旁通管道
（8）流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計
（9）嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計
（10）流量計在使用時流量大小不得超過技術要求。流量計正常工作在大流量70~80%為優。
（11）被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。
