電容式液位計的產品優勢及需要規避的安裝誤區
發表時間：2018-06-09 ??點擊次數：1317? 技術支持：1560-1403-222
電容式液位計目前已經被**地應用石油、化工、冶金、造紙、制藥等各個領域。該產品根據電容感應原理，在測量介質在測量電極高度改變時，電容會發生變化?？蓪⒏鞣N物位及液位的高度變化轉換成標準4-20mA電流信號輸出，遠傳信號傳入中控室或二次儀表，以供統一顯示與管理，實現自動化控制的目的。
電容式液位計被**應用原因：
1、應用**，能可靠的測量幾乎所有的過程介質的物位（液位），而不受傳感器上溫度、濕度、壓力的變化的影響，體現了獨特電路設計的優點。
2、可針對導體和非導體容器分別采用不同結構形式的電極，來實現測量物位高低變化的目的，體現了結構設計的特點；
3、高可靠性、通用性，沒有易損的可動部件，因而使用壽命長；
4、采用傳感器信號的兩線制隔離轉換技術，使4-20mA隔離信號輸出與現場的模擬信號、地線等完全隔離，大大提高抗干擾能力；
5、電容量范圍可調，可適應于幾乎所有場合的不同介電常數的液體、顆粒狀或粘稠狀材料以及混合介質的測量；
6、采用頂裝式結構，安裝調試方便，勿須另設旁路管道、密封材料和各種閥門成本低，便于**推廣普及。
7、新結構，電極外PTFE護層，耐腐蝕、耐溫，可測量強酸強堿等導電介質，也可測量結晶、結垢的介質。
8、獨特的本體雙電極結構，結構小巧DN25，安裝方便，可直接用于非導電殼體設備如襯里、塑料等設備，而無需另外安裝輔助電極。
9、測量、變送、顯示、隔離四種功能于一體，使用更方便。

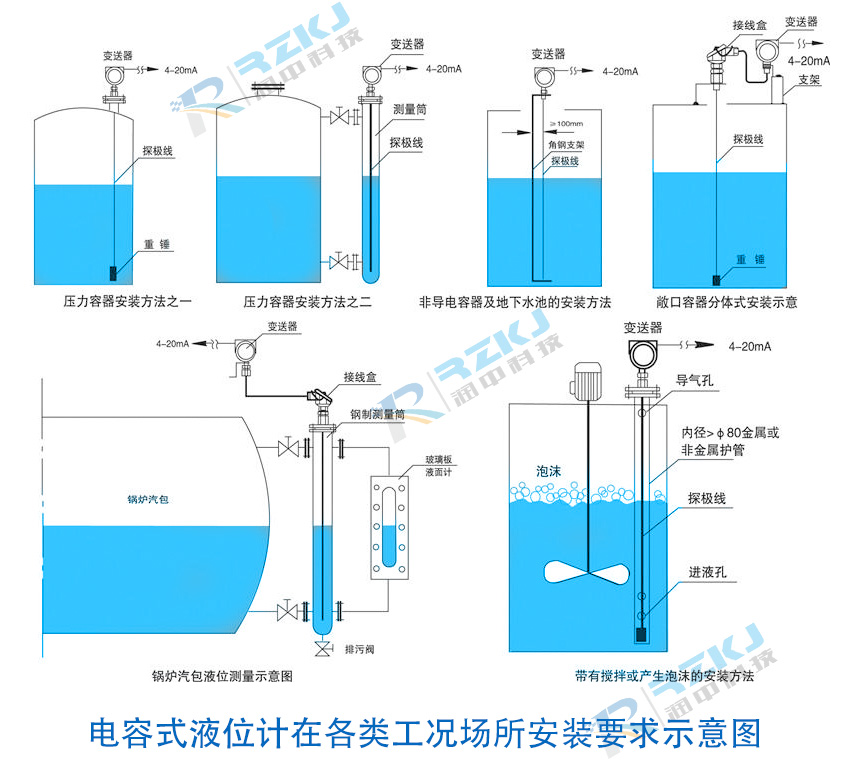

電容式液位計如何規避安裝誤區：
1.露天安裝時，探極線不能裸露于容器以外，以免雨天探極線著水出現測量誤差。
2.外殼或接線盒下部的不銹鋼過程連接部件，必須可靠與容器外壁連接（接地），其接觸電阻不能大于2。
3.在正常工作中，探極線在容器內不能有較大的擺動幅度，否則會出現信號不穩定現象。
4.探極線安裝時，應盡量遠離容器內壁，小距離不能＜100mm。當受條件限制，距離＜100mm時，探極線與容器的距離必須保證相對固定。
5.對單線軟探極，多余部分可通過過程聯接件上端拉出后剪掉，然后擰緊押金螺栓，而雙絞線探極，多余部分可盤扎在被測液面以上，**不允許將多余部分盤繞在容器底部或有效測量段。
6.在容器內有攪拌或液體可能產生大量氣泡時，為保護探極線和避免液體波動及氣泡而產生的虛假液位，可在容器內放置一內徑＞80mm金屬或非金屬管，管的下端應開口獲流進液孔，液面以下留排氣孔，使用金屬管時，應保證探極線在管內位置相當穩定，必要時對探極線加支撐拉直。
關于電容液位計其他方面的情況說明：
電容式液位計的測量桿是四氟的 所以不用擔心一般的腐蝕工況，這是他的優勢，技術也比較成熟。雖然進化產品 射頻導納液位計也已經早就批量投入市場 但是電容液位計在電廠、污水等等行業還是用量很大，缺點是量程不能太大 一般也就5米以內 再長了 運輸不方便，再就是耐溫有限，四氟的耐溫極限150-180度 溫度太高就無法使用了， 那么跟雷達液位計相比的話，還真很難說有電容可以取代雷達的工況。
當然 這話不能說死，只能說很少，現在能想到的就是在幾米內的小量程，電容在成本預算上有優勢，另外有一點，在測量粘稠度較高的介質時，電容液位計和導波雷達相比有優勢，因?yàn)殡娙菀何挥?jì)的測量桿是四氟的 掛料的情況很少 導波雷達測會幾率大一些，尤其是纜式的導波雷達。但是這種工況就會考慮喇叭口式雷達 所以還是不好比較。大體上說價格上電容液位計會有部分優勢。
