簡述智能電磁流量計接線方式和菜單操作說明

智能電磁流量計由于獨特的優點，其表現在測量過程中不受被測介質的溫度、粘度、密度以及導電率（在一定范圍內）的影響。目前被**地應用在工業生產中各種導電液體的流量測量，主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業，隨著信息化與網絡化的發展，工業生產中對于工業生產數據的網絡共享與遠程控控制已經成為未來發展的趨勢，智能型的電磁流量計與計算機配套可實現遠程的系統控制，這對于節約生產成本和提高生產效率無疑具有極大的優勢。

智能電磁流量計怎么接線：電磁流量計接線的特點的量程范圍寬，可達1：100。此外，電磁流量計接線的特點只與被測介質的平均流速成正比，而與軸對稱的流動狀態（層流或紊流）無關。電磁流量計接線的特點無機械慣性，反應靈敏，可以測量瞬時脈動流量，而且線性好，因此可以將測量信號直接用轉換器線性的轉換成標準信號輸出。要想使用好電磁流量計，*先步非常重要，那就是分體式電磁流量計如何接線。一般的過程測量儀表都是二線制儀表，電源和信號共用兩根電線。而電磁流量計則采用四線制，電源與信號線分開，既可用直流供電也可用交流供電，輸出信號既有電流信號也有脈沖和報警信號，接線時必須注意，不能將電源和信號線接錯，以免損壞流量計。

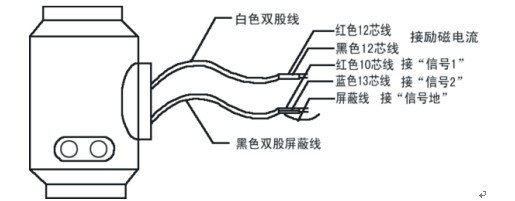

電磁流量計的接線分為兩個部分，內部接線與外部接線，內部接線一般為5根線，傳感器與轉換放大器的連接。XY，ACB，即礪磁線圈接線二根，XY，電極接線　ACB，二根為電極接線AB，一根為接地C。外部接線一般為電源接入端。二線，信號輸出線：六根，一般為4－20MA輸出線二根，RS232通訊線二根，RS485通訊線二根。筒體上還有接地端子線。購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可，不復雜。但如果管道是全塑管不導電時，則要妥善做好接地，以免出現流量不準或漂移現象。

智能電磁流量計靜電感應現象介紹：也就是電的耦合,在相對的兩物體中，如其一的電位發生變化，則由于物體間的電容使另一物體的電位也發生變化。干擾源是通過電容性的耦合在回路中形成干擾。它是兩電場相互作用的結果。通過電磁感應、靜電感應所形成的干擾大部分是50Hz的工頻干擾電壓。但是其他的高頻發生器、帶整流子的電機等設備，也會產生高頻的干擾。由于雷云之間、雷云與大地間的放電，在配線上也能感應出異常電壓。

智能電磁流量計菜單操作：管道式電磁流量計從與流體的流速相對應的微小感應電壓中計算出體積流量，并輸出1個4～20mA的信號。為保證獲得正確的信號，使用前必須設定3個參數，即通徑、儀表系數和流量量程，其中前2個參數出廠時已經校好，用戶不需要設定，而流量量程即輸出電流為20mA時的瞬時流量值，使用前必須進行標定。此外，流量計的顯示模式、報警模式等也必須設定。流量計的參數設置(組態)有兩種方法：其一是利用顯示面板上的按鍵，其二則是利用手持智能終端。

智能電磁流量計信號源與儀表之間的連接導線、儀表內部的配線通過磁耦合在電路中形成干擾。像我們在工程中使用的大功率的變壓器、交流電機、高壓電網等的周圍空間中都存在有很強的交變磁場，而儀表的閉合回路處在這種變化的磁場中將會產生感應電勢。

潤中儀表科技有限公司從事電磁流量計的生產制造多年，對于產品的造型與安裝維護有著一整套的方案，如果您在生產過程中遇到疑問，可以致電公司國內銷售熱線，我們會有專家即時為您解決。
本文由潤中儀表科技有限公司整理發布。
