側裝式磁翻板液位計接口安裝閥門的類型選擇

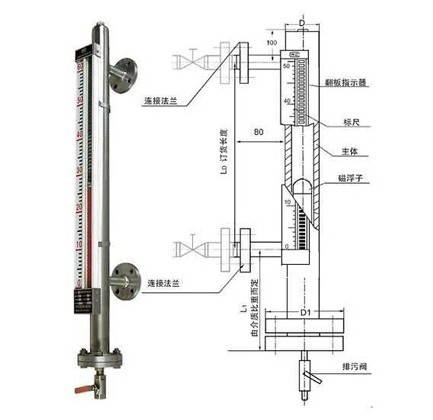

側裝磁翻板液位計在安裝時需要與所測容器的內部形成連通，兩支連通管一般都采用DN25的法蘭進行連接，為了方便日后的維修方便，一般情況下都需要在接口片加裝閥門，如果在生產中液位計部分產生故障或者需要進行日常的檢修，我們就可能通過關閉閥門，排空液位計內的介質，很方便地進行修理。

閥門的類型不止一種，如何在連接處選擇合適的類型，需要用戶根據具體的工況條件進行分析而加以選擇。下面我們對于閥門的種類作一個大致的介紹，方便大家在選擇閥門時有針對性的選擇。

*先種：球閥
啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封v型球閥其v型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥分類：氣動球閥，電動球閥，手動球閥。一般與側裝磁翻板液位計法蘭接口對接的用手動球閥足夠了。他具有耐磨、密封性能好、開關用力輕、使用壽命長。法蘭連接的一般是球閥比較多

二種、截止閥
截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。在高壓的時候，側裝磁翻板液位計的本體自帶的排污閥就會更換為絲扣連接的高壓排污閥，與罐體法蘭接口處對接的是法蘭連接的截止閥。截止閥結構比閘閥簡單，制造與維修都較方便,流體阻力大，開啟和關閉時所需力較大,這一點不如球閥。

第三種、閘閥
優點：啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。
缺點：密封面之間易引起沖蝕和擦傷，維修比較困難。外形尺寸較大，開啟需要一定的空間，開閉時間長。結構較復雜。

以上分析的優缺點并不是完整的，而且分析的角度是側裝磁翻板液位計與罐體法蘭連接處的閥門安裝選擇，如果需要了解詳細的三種閥門優缺點，可以去百度百科搜索了解。

一般情況下，磁翻板液位計與罐體法蘭連接處的閥門安裝選擇是球閥或者截止閥，而根據以上分析角度來看，為了確保出現問題時的關閉迅速及關閉嚴密，一般選擇能快速關閉及關閉嚴密性好的球閥，多數選擇球閥比較多。不過這種選擇經驗一般現場用戶更具有選擇準確性，現場用戶一般都能根據實際需求與工況選擇什么閥門。
本文由潤中儀表科技有限公司整理發布。
