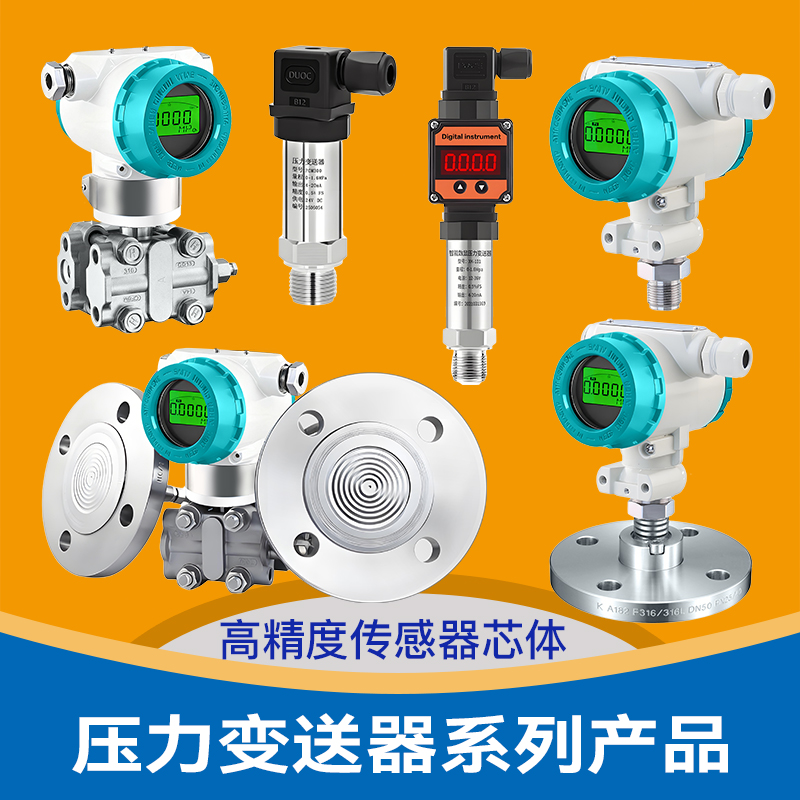

壓力變送器-差壓變送器-單法蘭-雙法蘭-精巧型壓力變送器

RZS-3351GP系列電容式壓力變送器是我公司引進國外技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均選用進口，整機經過嚴格組裝和測試，該系列變送器產品具有設計原理，品種規格齊全，安裝使用簡單等特點。由于該機型外觀上完全融合了目前國內為流行，并被**使用的兩種變送器（羅斯蒙德3051與EJA）的結構特點，給使用者有耳目一新的感覺。同時與傳統的1151，CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展。該系列產品除涉及小巧精致外，更推出具有HART現場總線協議的智能化功能。

RZS-3351GP系列壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。
RZS-3351GP系列style="text-decoration: none; font-family: Arial, Simsun, sans-serif;">智能壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
RZS-3351GP系列現場調整式智能壓力變送器是本公司根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。


壓力變送器工作原理

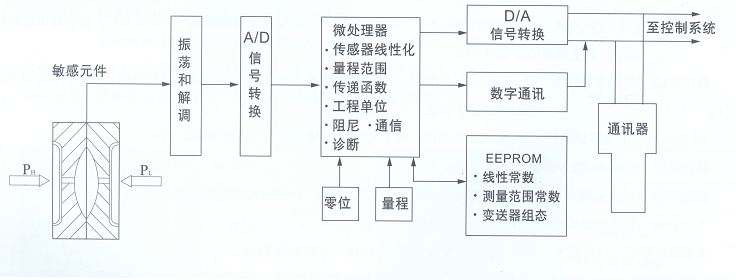

本節敘述智能電容式壓力變送器、差壓變送器的基本工作原理，圖1-1所示的方塊圖是智能電容壓力、差壓變送器的工作原理。

壓力變送器技術規范
使用介質：液體、氣體和蒸汽。
供電電源：供電電源為10.5-55VDC，一般工作電源為24VDC。
正負遷移：差壓變送器：大正遷移量為測量范圍上限值（URL以下同）與測量量程之差；大負遷移量URL。壓力變送器：大遷移值為URL與測量量程之差;
大負遷移量不大于大氣壓：
壓力變送器：大正遷移量為URL與測量量程之差；正負遷移。
故障報警：自診斷程序檢測出故障，模擬輸出高于20.8mA或低于3.8A報警，高低標志可通過電子部件上的開關進行選擇。
絕緣電阻：電路板接地端與其它端之間的絕緣電阻不小于20MΩ。
測量范圍：電子線路：-40-+85℃敏感元件（充硅油）：-40 - +104℃（充惰性油）；0 - +71℃
儲存溫度：-40 - +55℃
啟動時間：大阻尼時間<2s
容積吸取量：<0.16cm3
阻     尼：電器阻尼為0-32s，可按0.1s間隔調整，敏感元件（充硅油）固有時間0.2s，量程代號3為0.4s。

壓力變送器技術參數
精 確 度：壓力/差壓變送器精度隨量程的不同而變化，分別在&plusmn; 0.1% &mdash;&plusmn; 0.5%之間。
穩 定 性：六個月內不超過變送器精度。
溫度影響：（對于CP、GD類變送器，量程代號4-9）總誤差<±0.3%大量程量值，每變化10℃：其它變送器和其量程，以上誤差值將增加一倍。
靜壓影響：CP類
零點誤差：對于14MPA&plusmn;0.25%大量限值或&plusmn;0.2%（量程代號為3）在管道壓力下通過調零給予校正。
量程誤差：HP類
零點誤差：&plusmn;0.5%大量程限值，對于32MPA，在管道壓力下通過調零給予校正。
振動影響：0.1%大量程限值，10-55HZ，S=0.15mm，在任何方向上。
電源影響：小于輸出量程0.005%/V。
安裝位置影響：當傳感膜片不是垂直時，可能產生不大于0.24KPa的零點系統誤差，但此誤差可通過調整零點來消除，對量程無影響。
結構材料：壓力容室、接頭、泄放閥、隔離膜片等介質接觸的零件材詳見智能電容壓力/差壓變送器的選型本。電氣外殼為低銅鋁合金，電氣外殼表面聚氨基甲酸乙烯樹脂烤漆。
導壓連接：在壓力容室上連接孔為1/4&mdash;18NPT，引壓接頭上的連接孔為1/2&mdash;14NPT，其中心距可通過改變連接偷給予改變。
電氣連接：變送器外殼有2個M2*1.5螺孔，用以連接電線管，殼體內有接線端的測量。如與通訊器相連接時，則必須固定在測量螺絲片上。
重     量：約3.9kg（不包括附件）。

RZS-3351GP系列壓力變送器選型表
