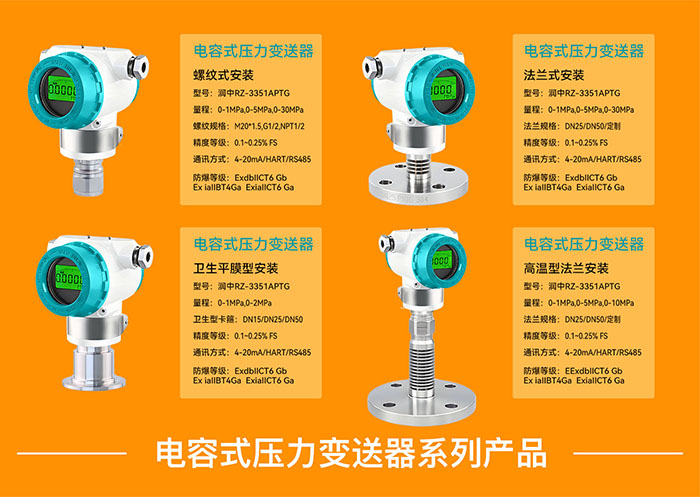

電容式壓力變送器
電容式壓力變送器工作原理
電容式壓力變送器是基于電容感應效應，實現壓力信號到工業標準電信號的**轉換，本質是 “壓力→機械位移→電容變化→電信號” 的線性傳遞過程。其測量核心由固定電極、可動電極（通常與隔離膜片集成）及封閉電容腔組成，初始狀態下兩極板形成穩定電容值，當被測介質（氣體或液體）通過接口作用于可動電極時，壓力驅動電極產生微米級彈性位移，進而改變兩極板的間距、正對面積或電容腔介電環境，使電容值隨壓力大小呈線性變化。
信號流轉過程中，首先由隔離膜片承接介質壓力并傳遞至可動電極，避免電極直接接觸介質受腐蝕；隨后電容傳感單元將壓力引發的位移轉化為電容變化信號，該信號經專用振蕩電路、解調電路轉換為微弱電信號；接著通過信號處理模塊完成放大、濾波及溫度補償，有效抵消環境溫度波動、電磁干擾對測量精度的影響；*終將處理后的信號轉換為工業通用的 4-20mA 電流信號或 0-5V 電壓信號，供控制系統、顯示儀表等外部設備采集讀取，實現壓力的實時監測與控制。
該類型變送器無機械傳動部件，依賴電容傳感的物理特性實現非接觸式測量，兼具響應速度快、測量精度高（常規 ±0.1% FS~±0.25% FS）、抗腐蝕能力強的特點，適配高溫、高壓、強腐蝕等復雜工業工況，**應用于化工、石油、電力等領域的壓力監測。
| 基礎參數 | ||
| 測量介質 | 液體或氣體（與接觸材質兼容）量程區間＜10kPa(非導體、非腐蝕性、非爆炸性氣體且濕度≤90%RH、無結露)。 | |
| 測量量程 | -100kPa～0～100MPa（詳見量程選型表） | |
| 壓力類型 | 表壓、絕壓、負壓 | |
| 介質溫度 | -40～85℃ | |
| 接通時間 | 20ms | |
| 穩定性能 | ±0.1% FS/年 | |
| 溫度漂移 | ±0.01%FS/℃（溫度補償范圍內） ±0.05%FS/℃（溫度補償范圍外） | |
| 防爆類型 | 隔爆型 Ex db ⅡC T6 Gb 隔爆粉塵型 Ex tb IIIC T80℃ Db 本質安全型 Ex ia ⅡC T6 Ga (僅限4～20mA/4～20mA HART 輸出) 粉塵本質安全型 Ex iaD 20 T80℃ (僅限4～20mA/4～20mA HART 輸出) 注：本質安全必須經由安全柵或本安電源供電 | |
| 防護等級 | IP66 注：以上防護等級是指電氣連接完整后所達到 | |
| 耐用性能 | 10X10?次（量程下限到量程上限循環次數） | |
| 響應頻率 | 模擬信號輸出≤30Hz 數字信號輸出≤5Hz HART通訊≤10Hz | |
| 整體重量 | 無顯示≈1.25kg 有顯示≈1.4kg | |
| 分辨率 | 模擬輸出0.01%FS、數字輸出0.05%FS | |
| 輸出 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、4～20mA HART | |
| 供電 | 9～32VDC、13～32VDC、15～32VDC、15～24VDC | |
| 精度等級 | 0.1%FS、0.25%FS、0.5%FS | |
| *大功率 | ||
| 電流型 | ≤0.02Us(W) | |
| 數字型 | ≤0.02Us(W)（有顯示）、≤0.015Us(W) （無顯示） | |
| 電壓型 | ≤0.02Us(W)（有顯示）、≤0.008Us(W)（無顯示） | |
| 4～20mA HART | ≤0.02Us(W) | |
| 負載特性 | ||
| 電壓型 | ≥10kΩ | |
| 電流型 | 無顯示負載≤{（Us-7.5）÷0.02}Ω 有顯示負載≤{（Us-12）÷0.02}Ω （Us=供電電壓） | |
| HART電流型 | 負載≤{（Us-12）÷0.02}Ω（Us=供電電壓） | |
| 環境條件 | ||
| 環境溫度 | -40～85℃ | |
| 環境濕度 | 0%～95%RH（無冷凝無結露） | |
| 過壓與爆破 | ||
| 過載壓力 | 300%FS、200%FS、150%FS、12kPa、50kPa、300kPa、480kPa、750kPa、800kPa、1.2MPa、2MPa、3MPa、5MPa | |
| 爆破壓力 | 600%FS、500%FS、400%FS、300%FS、20kPa、200kPa、600kPa、900kPa、1.25MPa、2MPa、3MPa、5MPa、9MPa、12.5MPa | |
| 整體材質 | ||
| 膜 片 | 316L不銹鋼 （接觸被測介質） | |
| 過程連接 | 304不銹鋼 （接觸被測介質） | |
| 外 殼 | 壓鑄鋁 | |
| 密封件 | 丁腈橡膠、氟橡膠 | |
| 顯示窗 | ≈6mm防爆玻璃 | |
| 機械穩定性 | ||
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6標準 | |
| 抗沖擊性 | 500g/ms 符合IEC60068-2-27標準 | |
| 電氣保護 | ||
| 短路保護 | ** | |
| 反極保護 | 無損害，但不工作 | |
| 絕緣電阻 | ≥100MΩ 500VDC | |
| 絕緣強度 | 500VAC | |
| 輸出限制 | ||
| 輸出*小 | 4mA、0、0.001VDC、3.8mA | |
| 輸出*大 | 20mA、2000、5VDC、10VDC、22mA |
