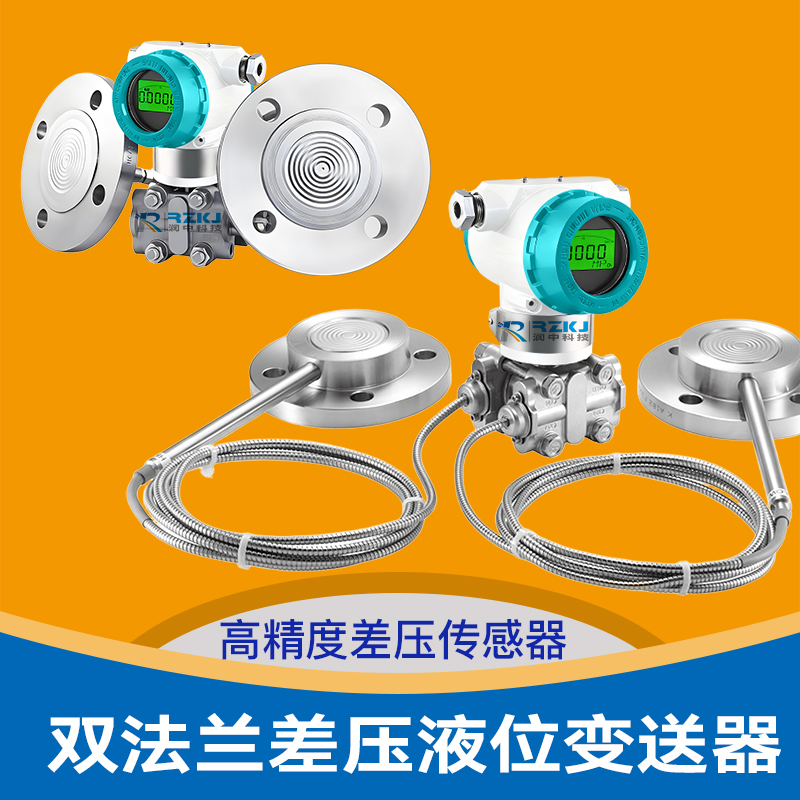

雙法蘭差壓液位變送器

雙法蘭差壓液位變送器核心是通過兩個法蘭隔離膜傳遞液位差，經內部傳感器轉換為標準信號，專為粘稠、易結晶、強腐蝕介質的液位測量設計。

一、工作原理

1. 核心邏輯是 “雙端隔離測差壓→信號轉換→液位換算”，四步完成測量：兩個法蘭分別安裝在容器不同液位高度（通常一個在底部、一個在頂部），法蘭端的隔離膜直接接觸被測介質。隔離膜與內部傳感器之間填充硅油（或其他惰性隔離液），液位差產生的壓力通過硅油傳遞給核心傳感器（電容式或單晶硅）。傳感器將壓力差信號轉換為微弱電信號，經放大、線性化、溫度補償處理，消除介質溫度、粘度帶來的干擾。*終輸出 4~20mA 電流信號或數字信號，控制系統根據信號計算出容器內的實際液位高度。

二、產品特點

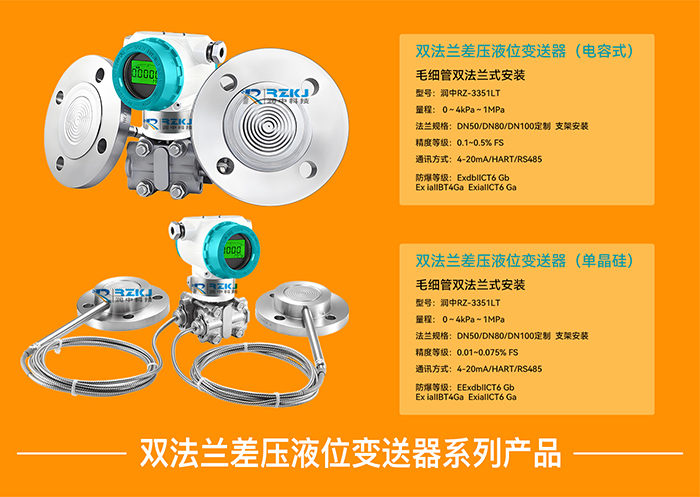

1. **防堵防腐蝕：雙法蘭 + 隔離膜結構，無引壓管和取壓孔，徹底避免粘稠、結晶、含顆粒介質堵塞，隔離膜可選 316L、哈氏合金、PTFE 等材質，耐受強酸強堿。測量穩定可靠：通過隔離液傳遞壓力，不受介質粘度、密度波動的直接影響，長期穩定性優于普通液位計。安裝適配性強：法蘭規格支持 DN50~DN200 等常見標準，毛細管長度可定制（*長可達 10 米），適合密閉容器、高壓容器、遠距離安裝場景。工況適應性廣：工作溫度范圍寬（-40℃~150℃，高溫型號可達 200℃+），壓力范圍覆蓋 0~1MPa 到 0~40MPa，抗振動、抗電磁干擾。性能可選靈活：可搭配電容式或單晶硅傳感器，單晶硅型號精度更高（±0.02%~±0.05% FS），電容式型號成本更具優勢（±0.075%~±0.1% FS）。

三、主要應用場景

1. 化工行業：測量反應釜、儲罐內的樹脂、漿料、酸堿溶液、腐蝕性溶劑等液位，避免介質堵塞或腐蝕傳感器。石油化工行業：監測原油、重油、瀝青、潤滑油等高溫、粘稠介質的液位，適配高壓密閉儲罐工況。食品醫藥行業：用于糖漿、蜂蜜、藥液、發酵液等易污染、易粘稠介質的液位測量，衛生級法蘭（PTFE 涂層、316L 拋光）符合行業標準。冶金 / 電力行業：監測熔爐冷卻液位、液壓油儲罐、脫硫塔漿液液位等，耐受高溫、振動和腐蝕性工況。水處理 / 環保行業：測量含懸浮物、污泥的污水池、酸堿廢水儲罐液位，避免堵塞和介質腐蝕。
